26层商务大厦电气CAD图纸

附件详情

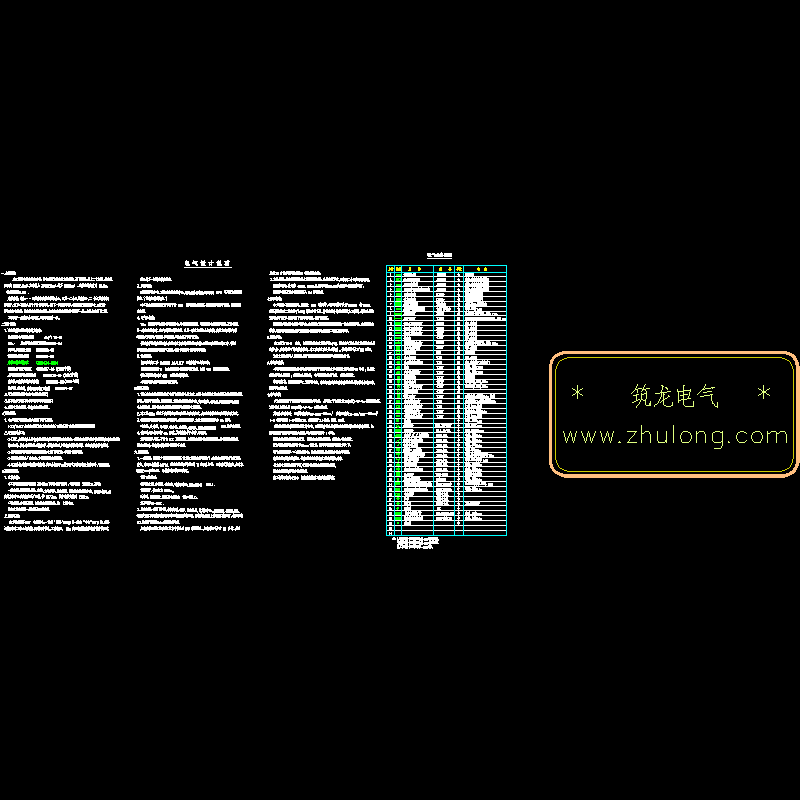

该项目为智能化的办公楼，结构型式为框架剪力墙结构。地下两层，地上二十六层。建筑类别：地上一~四层为银行营业厅和办公，五层~二十五层为办公，二十六层为休闲咖啡厅，地下二层为人防（平时停车库），地下一层为停车库。消防及安防监控中心、建行计算机中心在首层，弱电设备间设在五层，变配电室及空调机房在地下一层，水泵房在地下二层。
工程属于一类高层办公建筑，耐火等级为一级。

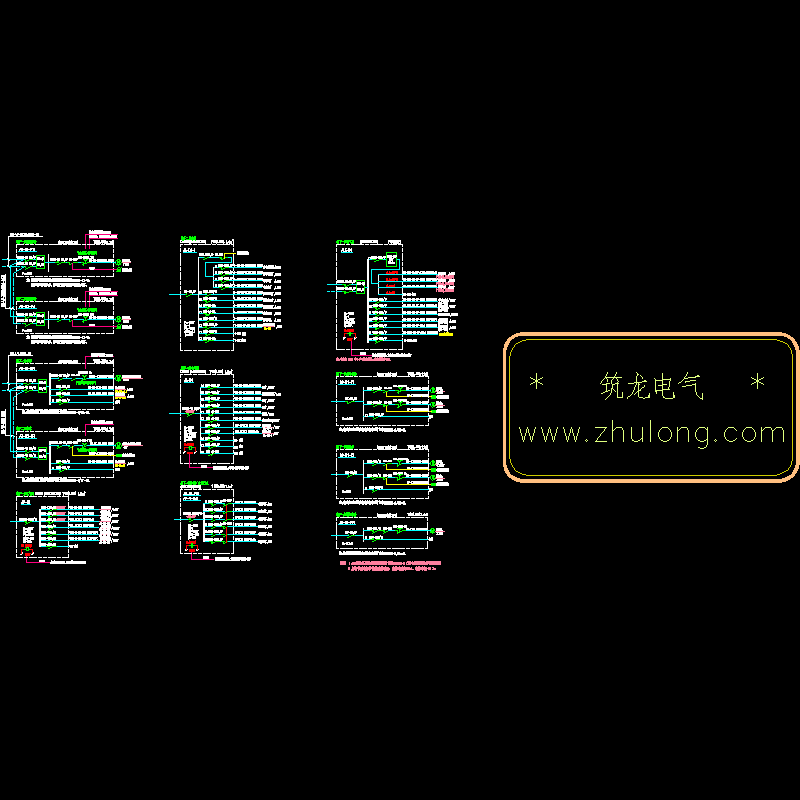

该项目设计包括红线内的以下电气系统：10kv/0.4kv变配电系统；电力配电系统； ；建筑物 系统；火灾自动报警及联动控制系统；综合布线系统；有线电视系统；保安监控系统；建筑设备监控系统；背景音乐及应急广播系统；停车场管理系统；巡更系统及智能化系统集成。
火灾自动报警系统的保护等级按一级设置，系统组成：火灾自动报警系统；消防联动控制系统、火灾应急广播系统、消防直通对讲电话系统、电梯监视控制系统及应急照明控制系统。
本人防工程位于高层办公楼的地下二层。6级人防物资库，平时为小型车停车库，战时作为人员掩蔽所使用，层高3.6m,地面建筑为框架结构。
设计范围：人防工程的照明及动力配电。
