48000平米33层商务大厦强弱电系统施工图纸

资料简介
赚取积分

建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：48000平方米
建筑地上层数：33层
建筑地下层数：3层
图纸设计深度：方案（初设图）
参考图纸：55张
设计年代：近代
地下室用途：人防,车库
负荷等级：三级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,停车场管理系统,综合布线系统,广播系统,会议系统

附件详情

1、强电设计施工说明
2、高压供电系统图
3、低压配电系统图
4、变电所和发电机房平面布置图
5、竖向配电系统图
6、地下三层桥架平面图
7、一层桥架平面图
8、综合布线系统图
9、有线电视系统图远程抄表系统图
10、闭路监控系统图门禁系统图
11、停车场管理系统图
12、楼宇自控系统图
13、电气火灾监控系统图
14、能源管理系统图
15、消防报警系统图
16、公共广播系统图
17、地下一层消防报警平面图
18、一层消防报警平面图
19、屋面层消防报警平面图

附件详情

该项目位于广东，是一高层商务大厦，该大厦共33层，由三层地下室，七层商业裙房及二十六层商务办公组成；建筑高度为150.15米，占地面积：2912.2平方米，总建筑面积48000平方米。一至七层为商业、净菜市场、物业服务用房、社区警务室及邮政所，建筑面积有7000平方米；八层及二十一层为避难层；九至二十层，二十二-三十三层为办公，建筑面积为30000平方米；地下一至三层为设备用房和停车库，建筑面积7229平方米；规定容积率为12.91。
设计范围：配电系统；电力系统；照明系统；防雷接地保护系统；漏电火灾报警系统等。
该附件，总共55张。

弱电系统平面图

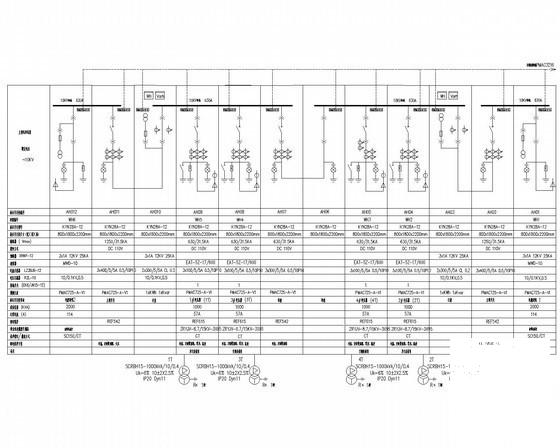

高压系统图

竖向配电系统图
