10层商业步行街建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业, 酒店, 餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:33625平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统
  • 供水设备:水泵站
  • 供水方式:市政供水, 变频供水, 分区供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱, 卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:云南

附件详情

  • 资料目录
  • 设计说明 图例 材料明细表
  • 一层给排水平面图
  • 二层给排水平面图
  • 三至八层给排水平面图
  • 九层给排水平面图
  • 屋面给排水平面图
  • 十层给排水平面图
  • 厨·卫给排水放大平面及系统图
  • 热泵辅助太阳能热水给水系统原理图
  • 冷热水系统原理图
  • 排水系统原理图
  • 消火栓给水系统原理图

附件详情

项目概况:本项目云南,该项目由主体工程建步行街购物区和文化酒吧商业区、休闲餐饮区、商住楼等,占地面积为33625平方米,这份参考资料由13#至22#栋建筑构成,最低建筑层数为四层,最高建筑层数为10层。
设计范围:建筑室内给水系统、 消防系统 、排水系统、热水系统。
,图纸共31张。

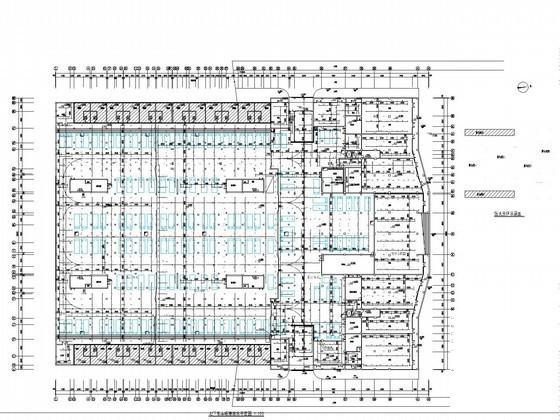

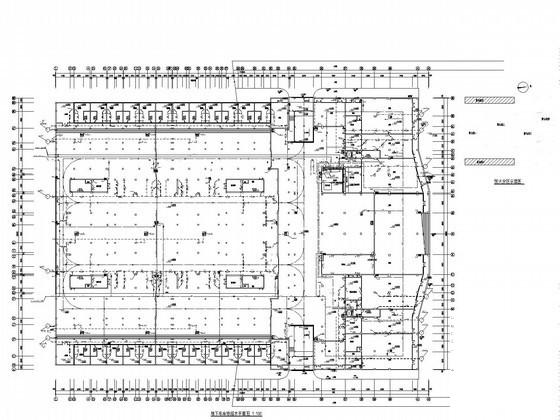

地下车库喷淋给排水平面图

二层给排水平面图

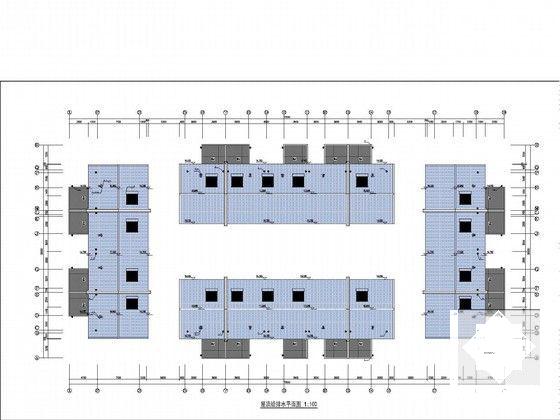

屋顶给排水平面图

给排水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 10层商业步行街建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 10层商业步行街建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 10层商业步行街建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 10层商业步行街建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 10层商业步行街建筑给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
