4层商业步行街空调通风排烟设计施工大样图
- 设计详细说明：有
- 建筑类别：商业,娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：空气调节器
- 送风方式：散流器送风
附件详情
- 设计施工说明
- 图例及系统编号
- 主要设备材料表
- 防排烟系统图
- 防排烟平面图

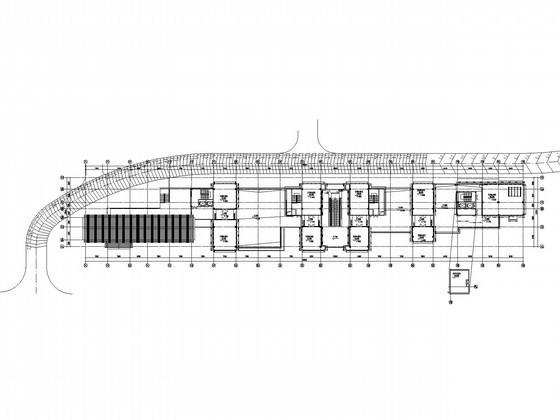

- 空调通风平面图
- 地下室剖面图
- ......
附件详情
一、项目概要:
该项目为商业街，地下1层为车库，地上4层功能为小型商铺。本专业设计范围：该项目空调通风及防排烟系统设计......
二、空调系统：
该项目商铺采用分体空调......
三、通风排烟系统：
1.地下车库设有机械排风（烟）系统，排风量均按3m层高计算，排烟量按车库实际层高计算。
2.地下室变配电室设置气体灭火系统，本专业所有进出该类房间的风管全部设置70℃常开型防烟防火阀。
3.水泵房设有机械通风系统。
4.排烟系统风机入口前均设280°C常开排烟防火阀，并与风机联锁......
图纸共20张

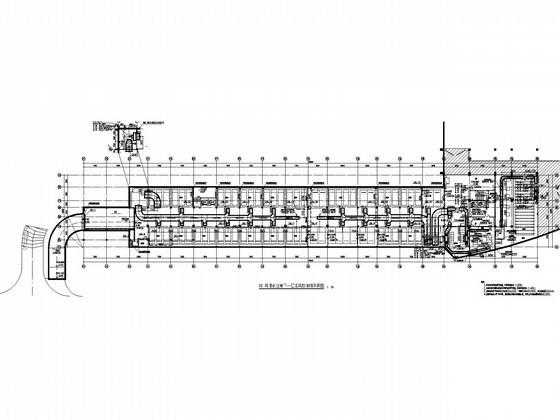

地下一层 通风防排烟 平面图
风机房大样图

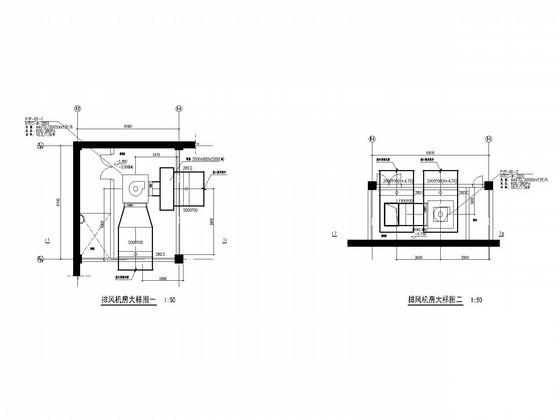

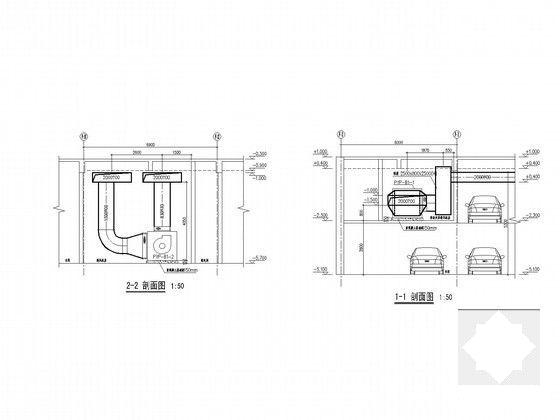

剖面图

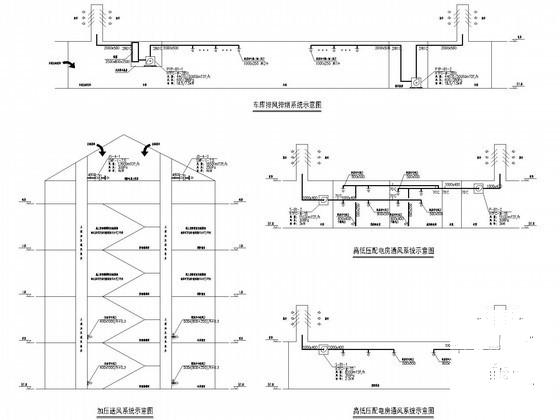

高低压配电房通风系统示意图
