小型多层商业街空调通风及排烟CAD施工图纸

  • 设计说明:有
  • 建筑类别:商业,娱乐
  • 建筑高度:多层建筑
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 送风方式:散流器送风

附件详情

  • 设计施工说明
  • 图例及系统编号
  • 主要设备材料表
  • 防排烟系统图
  • 防排烟平面图
  • 空调通风平面图
  • 地下室剖面图
  • ......

附件详情

资料介绍:
一、项目概要:
该项目为商业街,地下1层为车库,地上六层功能为小型商铺。本专业设计范围:该项目空调通风及防排烟系统设计......
二、空调系统:
该项目商铺采用分体空调......
三、通风排烟系统:
1.地下车库设有机械排风(烟)系统,排风量均按3m层高计算,排烟量按车库实际层高计算。
2.地下室变配电室设置气体灭火系统,本专业所有进出该类房间的风管全部设置70℃常开型防烟防火阀。
3.水泵房设有机械通风系统。
4.排烟系统风机入口前均设280°C常开排烟防火阀,并与风机联锁......

编制于2012年 图纸共31张

平面图

地下室剖面图

主要设备材料表

空调通风平面图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

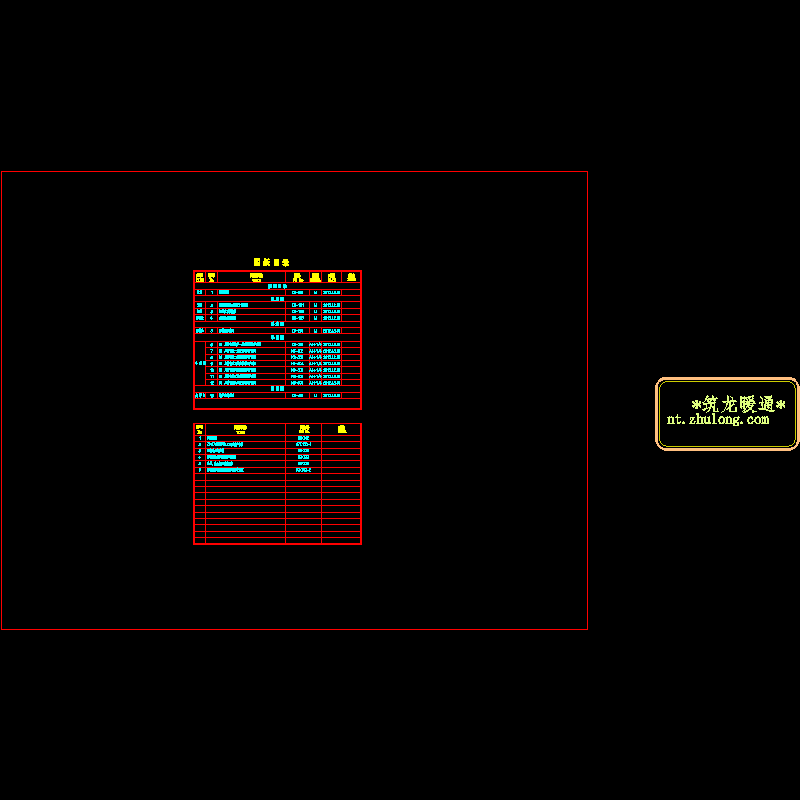

  • ks-001 图纸目录.dwg
    ks-001 图纸目录.dwg

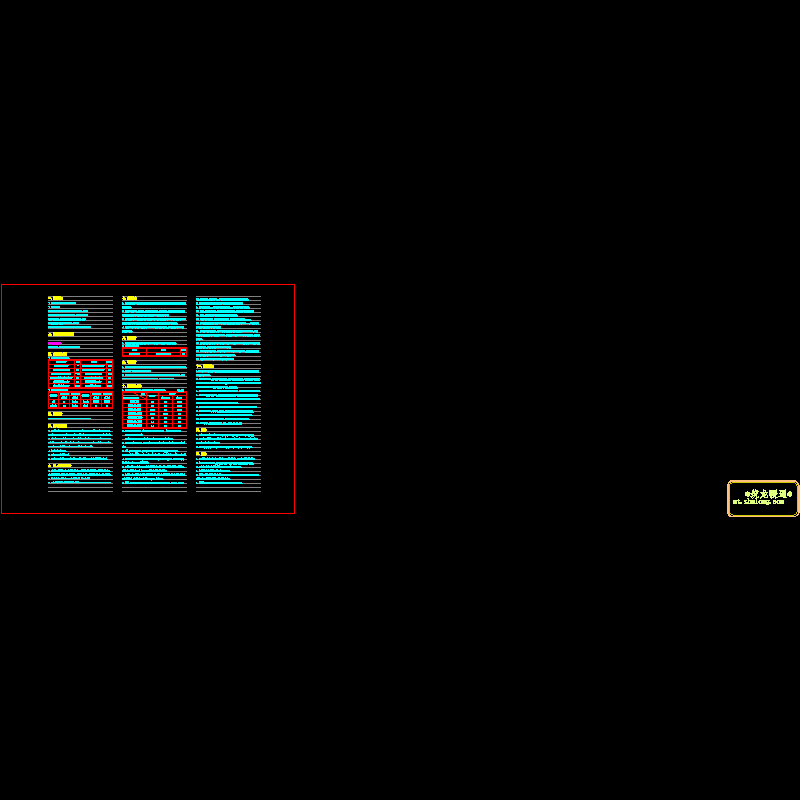

  • ks-101 空调通风施工图设计总说明.dwg
    ks-101 空调通风施工图设计总说明.dwg

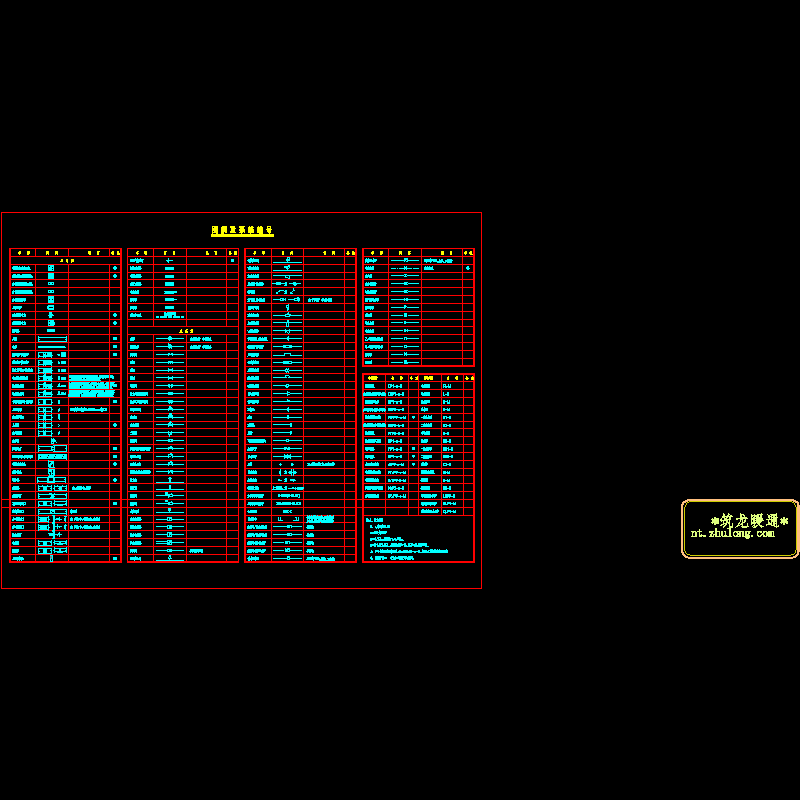

  • ks-102 图例及系统编号.dwg
    ks-102 图例及系统编号.dwg

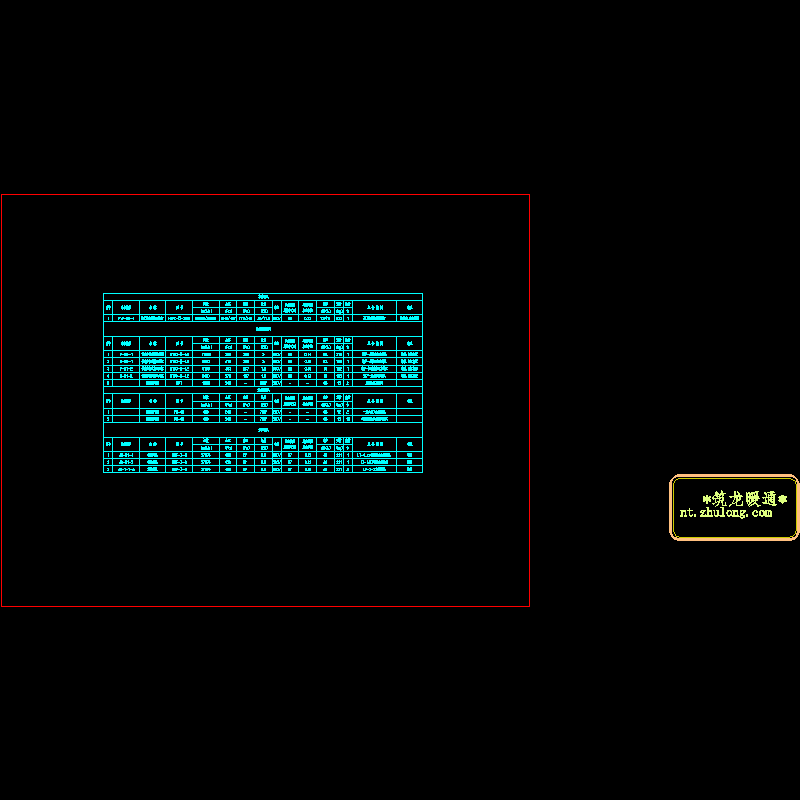

  • ks-103 主要设备材料表.dwg
    ks-103 主要设备材料表.dwg

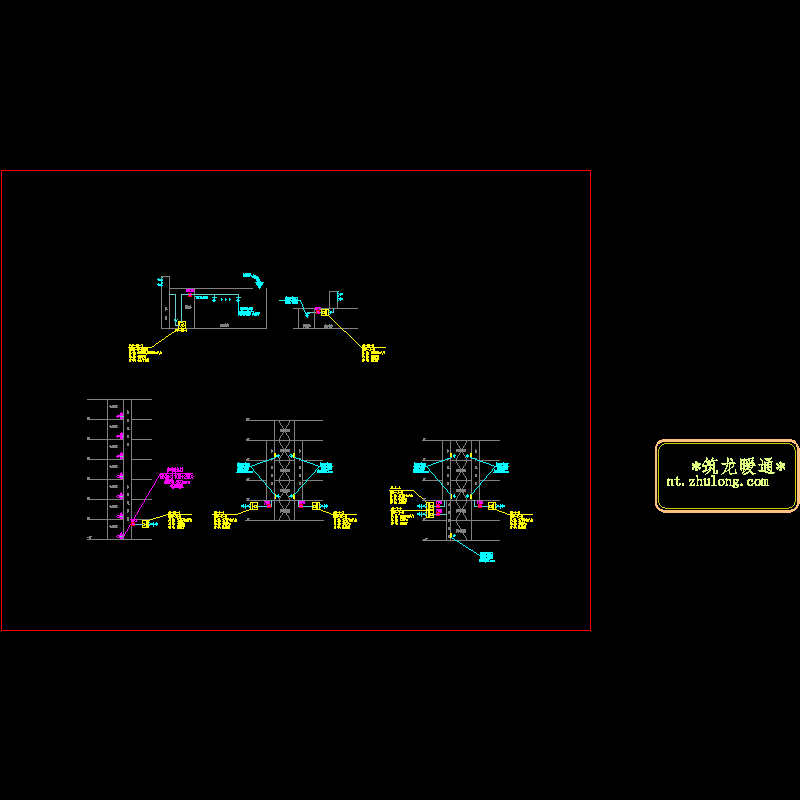

  • ks-201 防排烟系统图.dwg
