1.6万平3层商业步行街建筑给排水CAD施工图纸(消防系统原理)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：16182平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：5,15
- 大样节点：卫生间
- 项目所在地：云南
附件详情
- 附件详情
- 给排水及消防设计说明

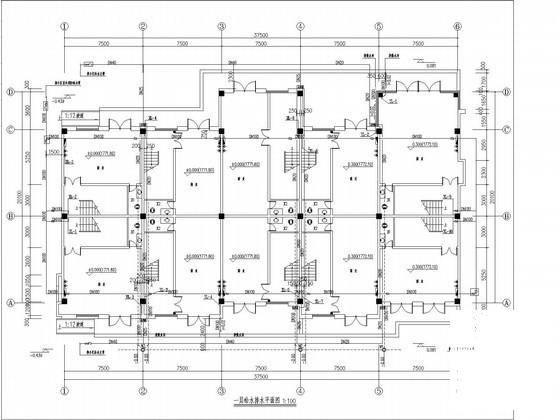

- 一层给排水及消防平面图
- 卫生间给排水大样图
- 二层给排水及消防平面图
- 三层给排水及消防平面图
- 屋面层给排水平面图
- 给排水及 消防系统 原理示意图
附件详情
项目概要：本项目位于云南，共有1#、2#、3#、5#、6#、15#、16#、17#栋建筑构成，建筑层高为3层，建筑面积共16182平方米。消防分类为三类多层，耐火等级为二级，建筑类别为商业楼。
设计范围：生活给水系统 污水系统 热水系统 消火栓给水系统等。
，共计30张

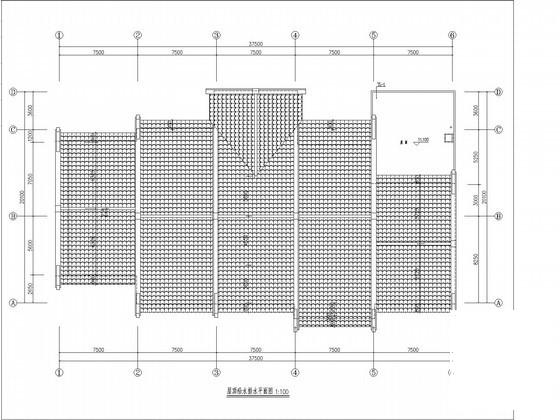

屋顶给水排水平面图

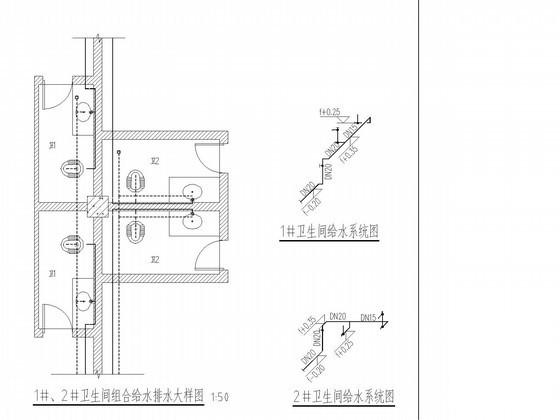

卫生间大样图

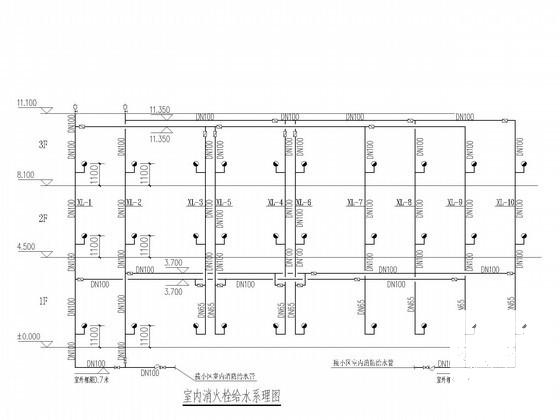

室内消火栓给水系理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：1.33 MB
- 收藏次数：0
-
文件名称：
附件-995860858879075767596.rar
