42米长光伏农业大棚建筑结构施工图纸

附件详情

该项目是光伏农业大棚项目，为单层单跨双坡门式刚架厂房，柱距6.0m，总长42m，柱顶标高4.0m，总跨度20.0m，总建筑设计面积：870平方米，抗震设防烈度为7度。

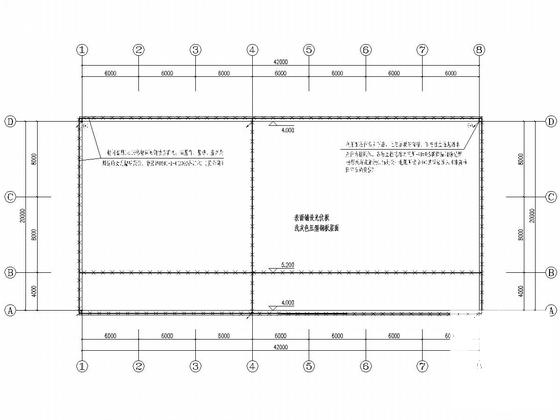

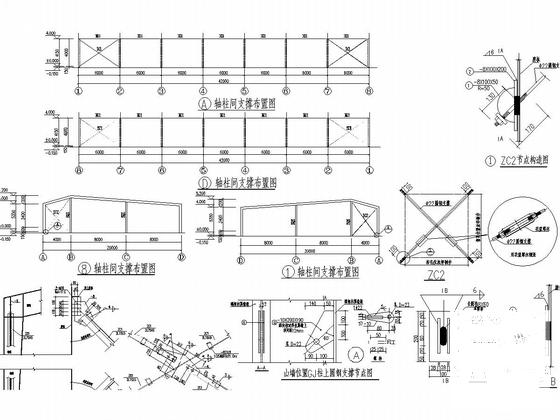

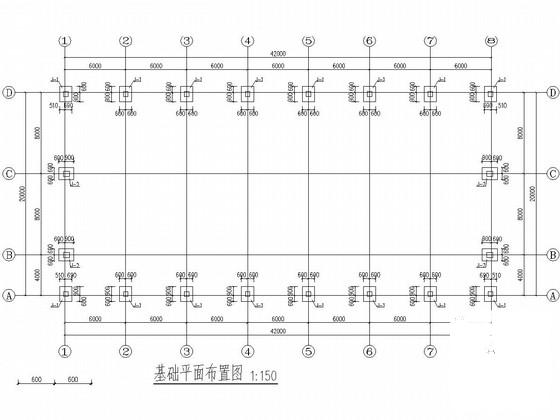

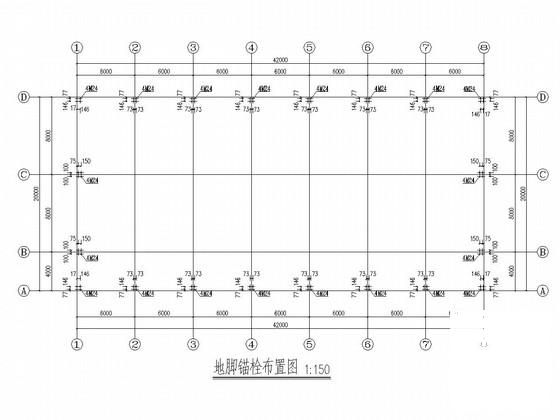

结构专业该资料包含：钢结构设计总说明，基础平面布置图，地脚锚栓布置图，刚架及支撑 平面布置图 ，屋面檩条布置图，柱间支撑布置图，钢架图。

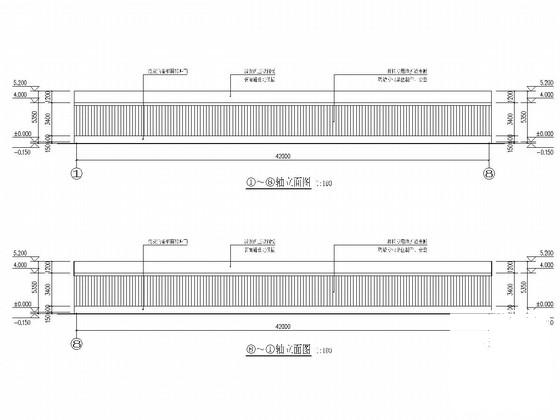

建筑专业该资料包含： 建筑施工图设计 总说明，平面图，立面图。并包括电气图纸5张。
总计17张图。分享投稿时间：近几年11月。
