分布式彩钢瓦光伏发电支架土建施工大样图2020

搜索更多资源
  • 建筑类别：工业建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：25年
  • 建筑设计结构形式：钢结构
  • 抗震设防烈度：6度抗震
  • 风压：0.40kN/平方米
  • 雪压：0.40kN/平方米
  • 参考图纸：8张
  • 设计年代：近代
该附件是 分布式彩钢瓦光伏发电支架土建施工图 ，出图时间是12月。
附件内含：结构设计总说明、主厂房彩钢瓦屋面导轨布置图、管道生产车间彩钢瓦屋面导轨布置图、综合楼彩钢瓦屋面导轨布置图、夹具_压块_导轨安装图、屋顶桥架支架安装大样图、桥架下墙安装图、逆变器支架安装图... ，cad格式，共计图纸8张。

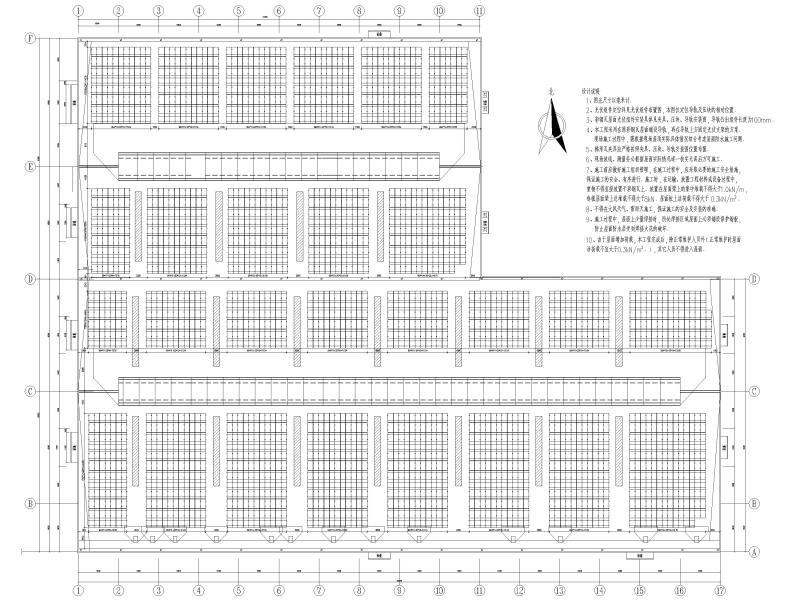

主厂房彩钢瓦屋面导轨布置图

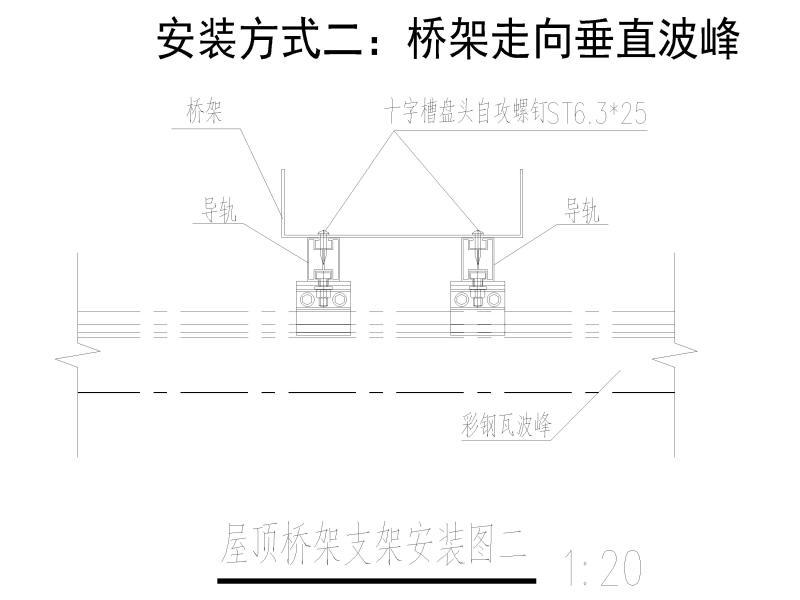

屋顶桥架支架安装图

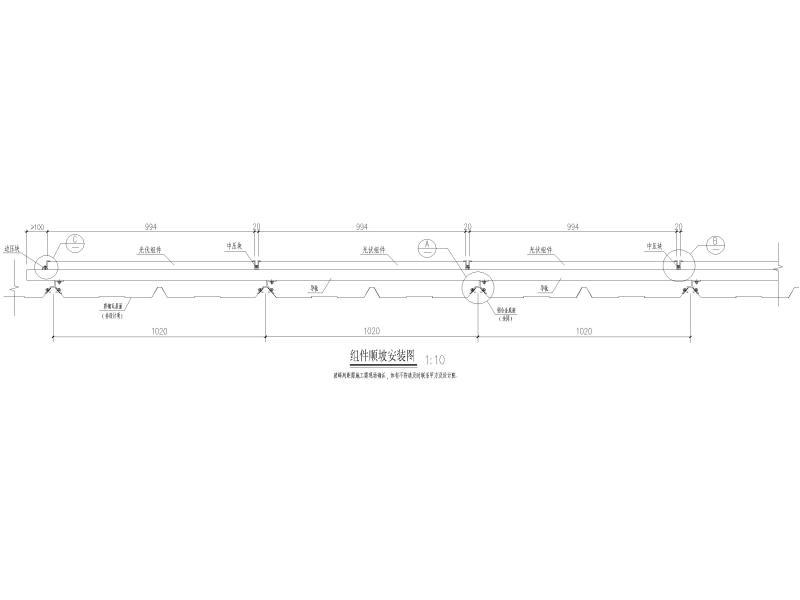

组件顺坡安装图

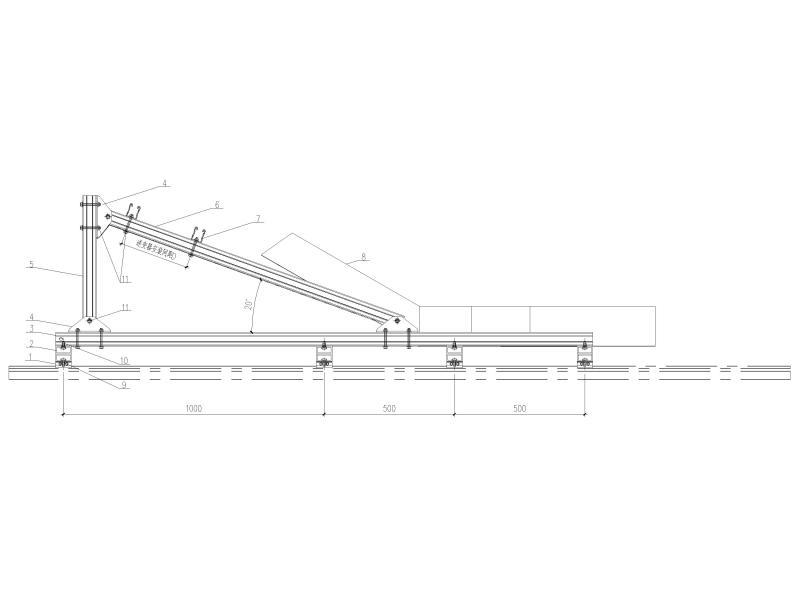

逆变器支架安装图

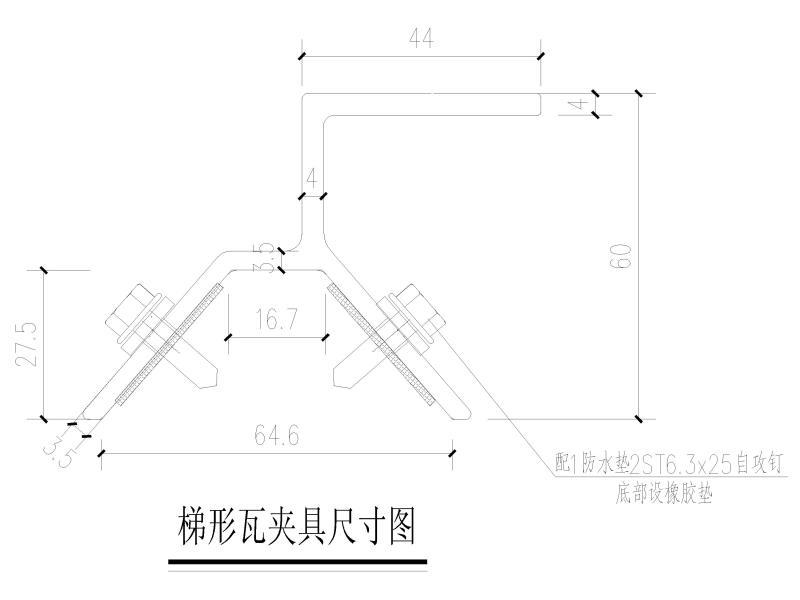

梯形瓦夹具图
桥架下墙翻越女儿墙大样图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 分布式光伏发电 - 1
    分布式光伏发电 - 1
  • 分布式光伏发电 - 2
    分布式光伏发电 - 2
  • 分布式光伏发电 - 3
    分布式光伏发电 - 3
  • 分布式光伏发电 - 4
    分布式光伏发电 - 4
  • 分布式光伏发电 - 5
    分布式光伏发电 - 5
  • 分布式光伏发电 - 6
    分布式光伏发电 - 6
以上是部分截图，请下载附件后查看完整高清内容
