钢筋混凝土结构格栅池土建施工大样图2020
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
特种结构：水池
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
参考图纸：6张
-
设计年代：近代
该附件是
钢筋混凝土结构格栅池土建施工图
，出图时间是10月。
构筑物概述：本格栅池仅收纳住宅区产生的生活污水，用于拦截污水中的大型悬浮物及漂浮物。
附件内含：
结构设计说明
、工艺流程图、池顶平面布置图、通气孔平面布置图、池内平面布置图、结构剖面图、池顶配筋图、池墙及池底配筋图、排气管详图、进水管详图、检查井详图等，cad格式，共计图纸6张。

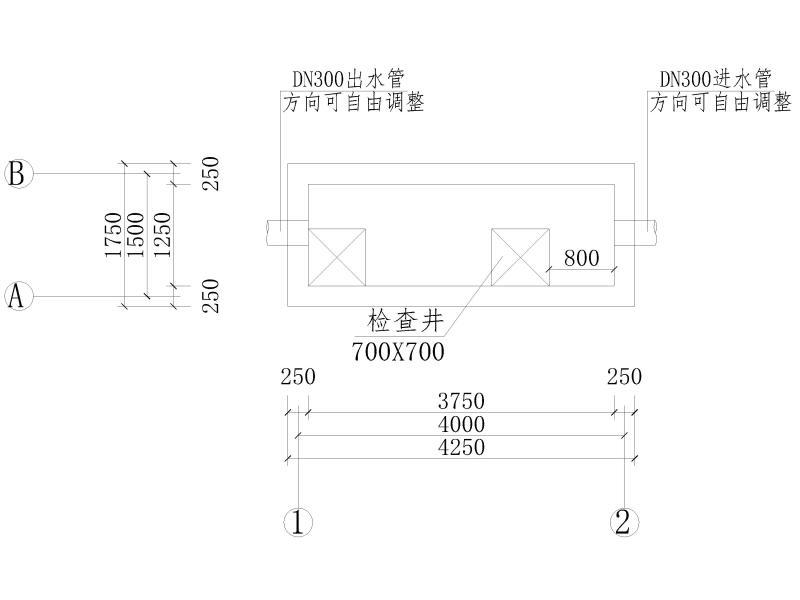

池顶平面布置图

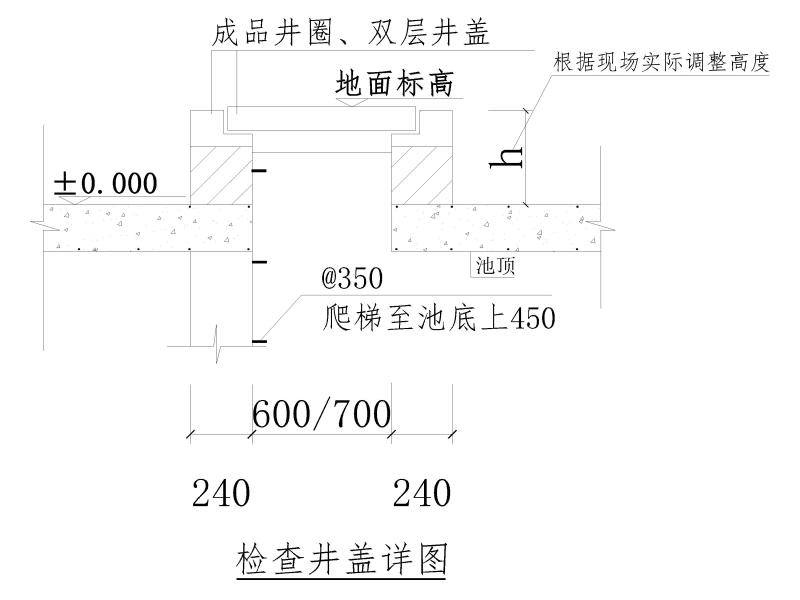

检查井盖详图

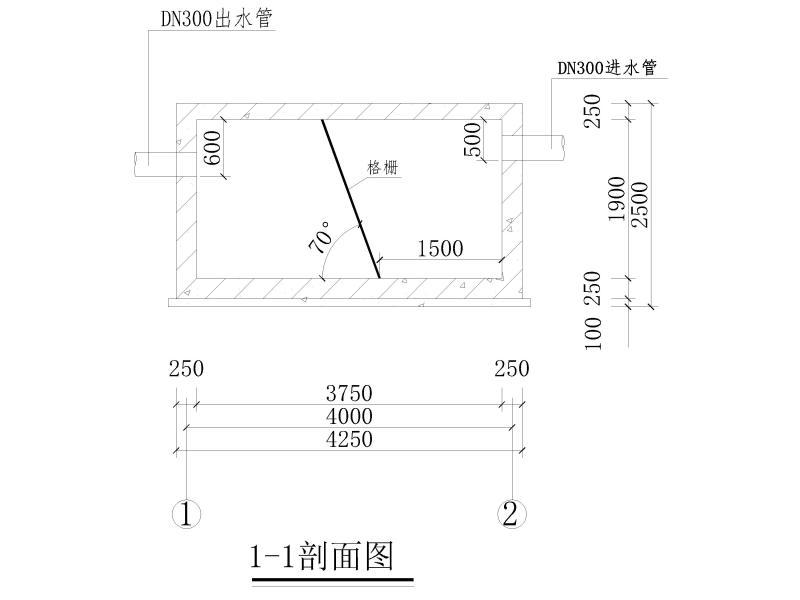

结构剖面图
池顶平面布置图

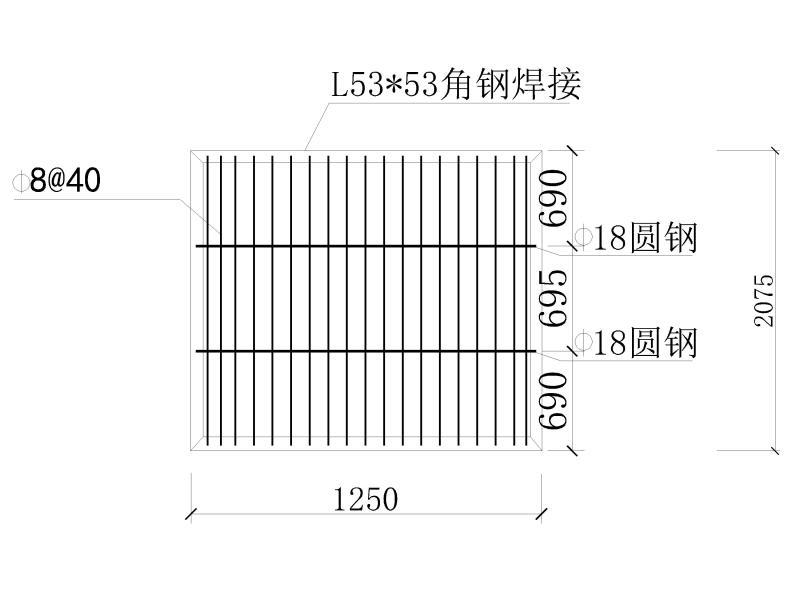

格栅大样图
