52层超高层办公大厦给排水全套CAD施工大样图
- 设计说明：有
- 建筑类别：办公
- 建筑高度：高层建筑,超高层建筑
- 建筑结构形式：其他结构
- 地上层数：52层
- 地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：55张
- 地下室用途：商业,车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水
- 供水分区：四区
- 排水体制：雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱,水泵,泵房,卫生间,集水坑,设备房布置
- 项目地址：广东
附件详情
- 资料目录
- 给排水设计总说明
- 给排水设计图例
- 给排水主要设备材料表
- 生活给水系统图
- 消火栓系统图
- 自动喷水系统图
- 污水系统图
- 雨水系统图
- 地下三层平时给排水平面图

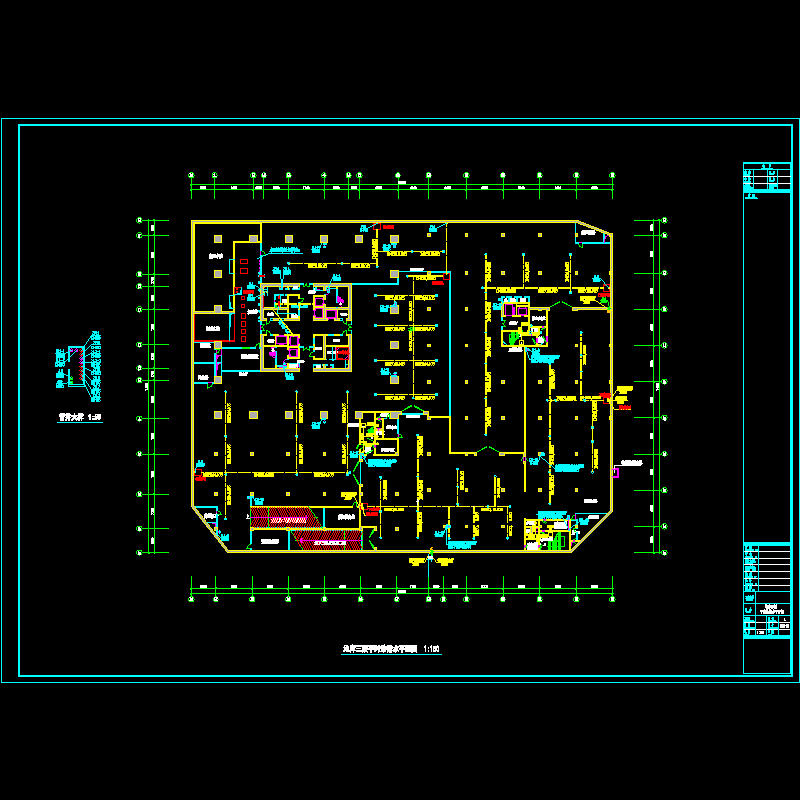

- 地下二层给排水平面图
- 地下一层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六~十七层给排水平面图
- 十八层给排水平面图
- 十九层（避难层）给排水平面图
- 二十~三十三层给排水平面图
- 三十四层给排水平面图
- 三十五层（避难层）给排水平面图
- 三十六~四十九层给排水平面图
- 五十层给排水平面图
- 五十一层（避难层）给排水平面图
- 五十二层（设备层）给排水平面图
- 屋顶停机坪给排水平面图
- 地下三层喷淋平面图

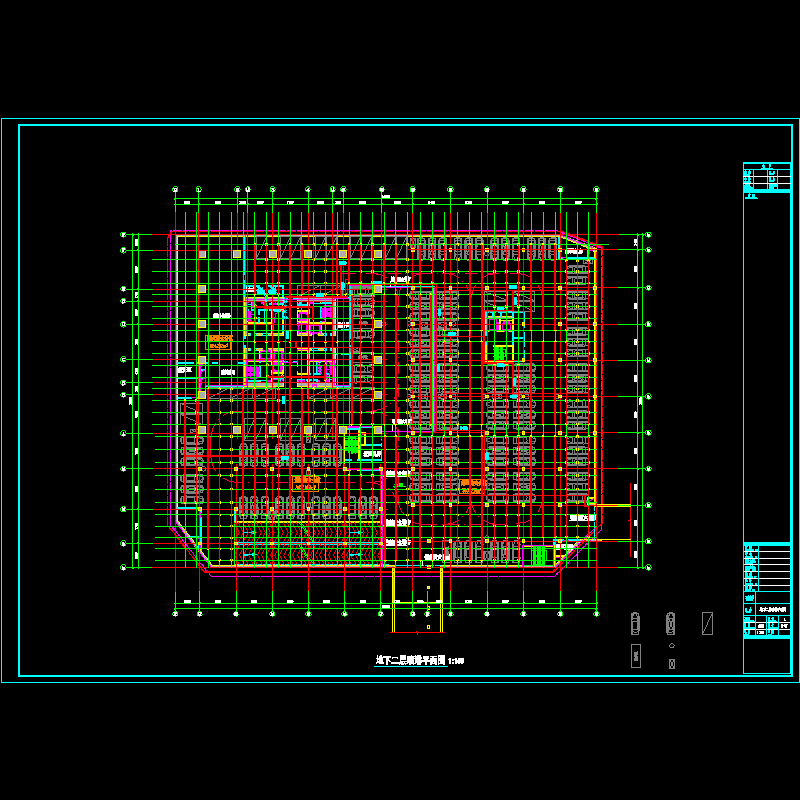

- 地下二层喷淋平面图
- 地下一层喷淋平面图
- 一层喷淋平面图
- ……
- 五十二层喷淋平面图
- 地下三层水池及泵房大样图
- 十九层水箱及泵房大样图
- 三十五层水箱及泵房大样图
- 五十二层水箱及泵房大样图
- 卫生间大样图
- 给水总平面图
附件详情
项目概要：该项目位于深圳，是一栋超高层办公大厦给排水项目，建筑地上层数为五十二层，地下层数为三层；建筑高度为215米；
设计范围：该项目设计内容包括:给水系统, 排水系统, 雨水系统, 消火栓系统, 自喷淋系统、灭火器配置系统等；
编制于2003，共计55张图纸；
喷淋平面图
五层给排水平面图
水池及泵房大样图
水箱水泵大样图
水箱接管系统图
生活饮用洗消给水系统图
自动喷水系统原理图
消火栓系统原理图

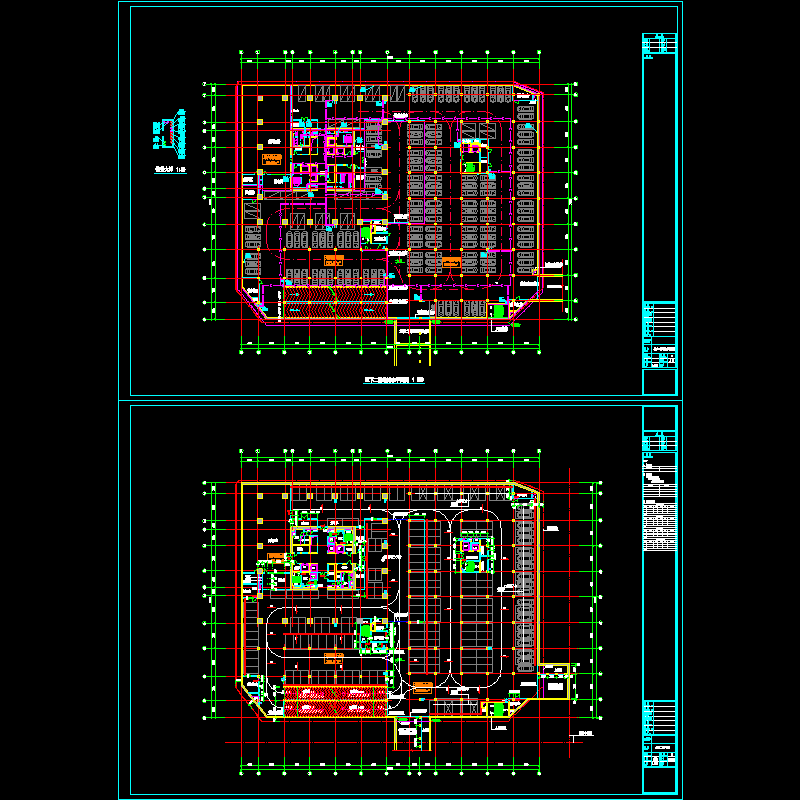

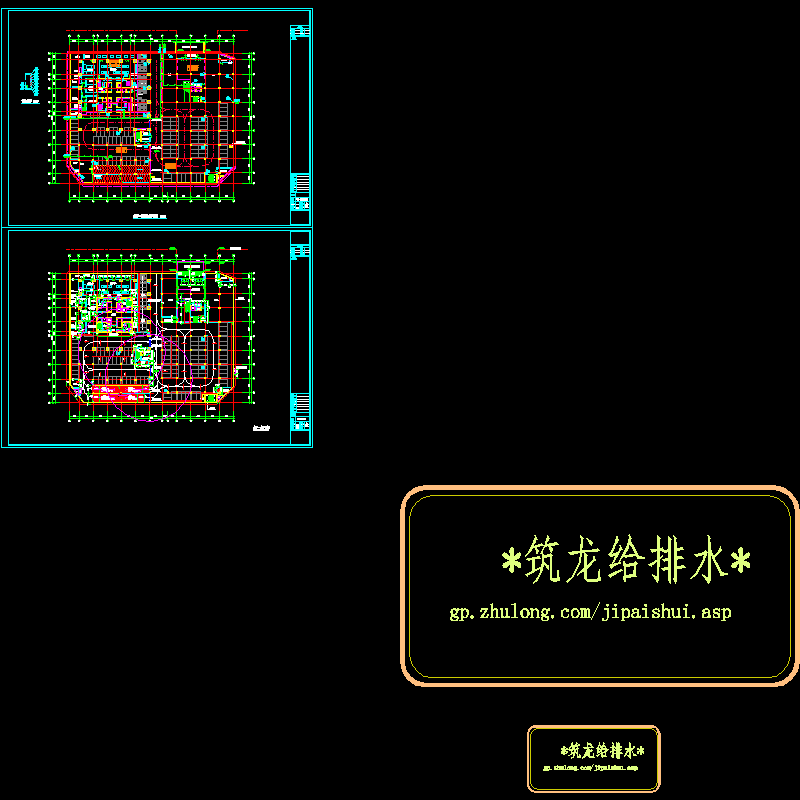

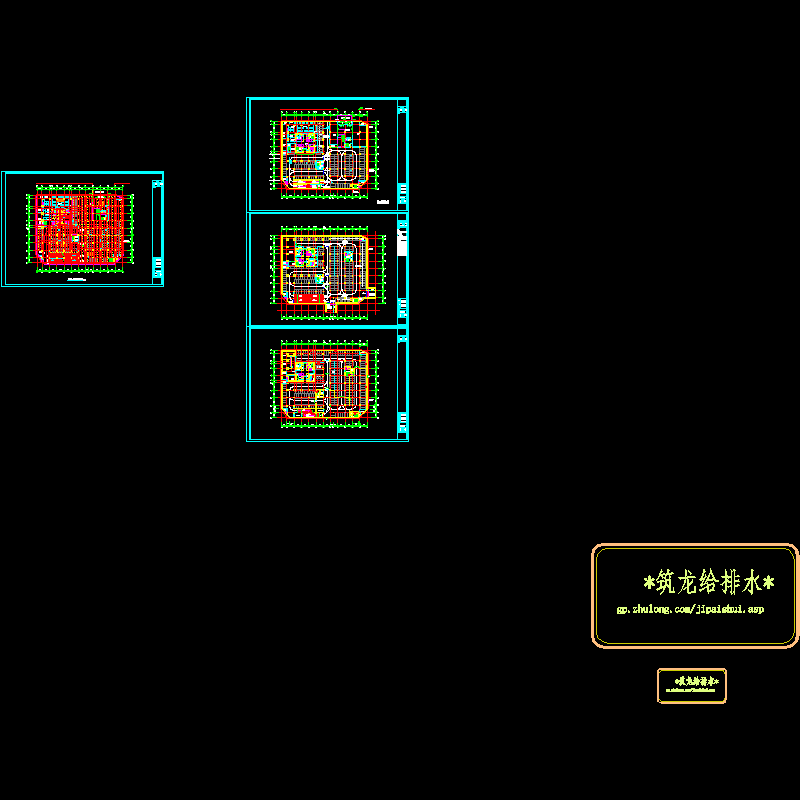

以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-
-1f.dwg -
-1fpl.dwg -
-2f.dwg -
-2fpl.dwg -
-3f.dwg -
-3fpl.dwg -
-3frf.dwg
-
1f.dwg
-
1fpl.dwg
-
bf.dwg
-
rfs.dwg
-
标准层喷淋.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：5.41 MB
- 收藏次数：0
-
文件名称：
附件-995860965976888696665.rar
