28层办公大厦给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：28层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
地下室用途：人防, 车库, 设备用房
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池, 水塔
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：三区
排水体制：污废合流, 雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱, 水泵, 泵房, 卫生间, 集水坑, 阀门管件, 设备房布置

附件详情

图纸总说明
材料选型表
排水系统图
给水系统图
空调补水系统图
空调循环水系统图
自喷消防给水系统图
消火栓消防给水系统图
地下二层给排水平面图
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五~七层给排水平面图
八层给排水平面图
九~二十六层给排水平面图
二十七~二十八层给排水平面图
屋顶给排水平面图
水箱间给排水平面图

附件详情

该项目为28层办公大厦建筑，地下2层，地上28层，高度99.50米，由于市政供水管网供水压力为0.14MPa,不能满足本楼用水压力的要求,设计采用分区供水系统,即:地下二层~一层为一区,由市网直接供给,系统为下行上给式;二~九层为二区,十~二十层为三区,二十一层以上为四区,系统均为下行上给式.二区及三.四区给水分别设有各自的一套变频泵供给.该泵均设于地下二层水泵房内,由500立方米，消防水池吸水,并设有消防水不被动用的措施。
，共18张图。

二十七~二十八层给排水平面图

一层给排水平面图

空调循环水系统图

消火栓消防给水系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

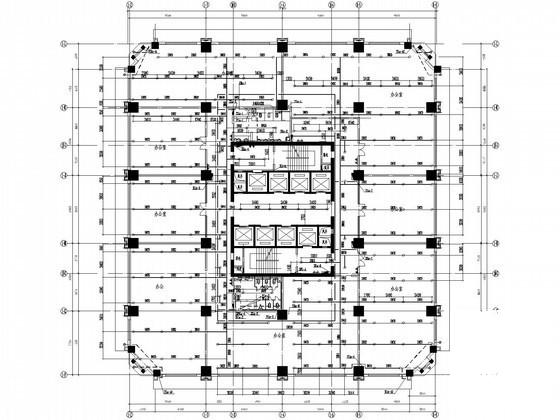

第 1 张图

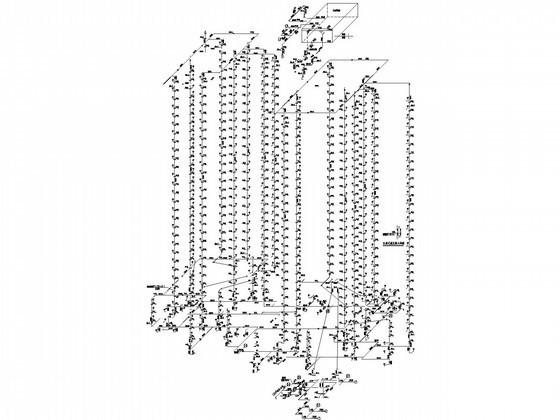

第 2 张图

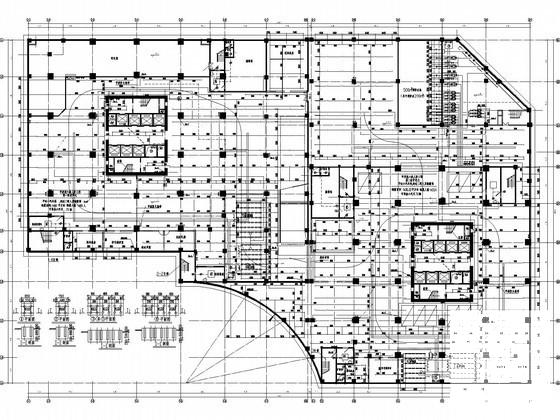

第 3 张图

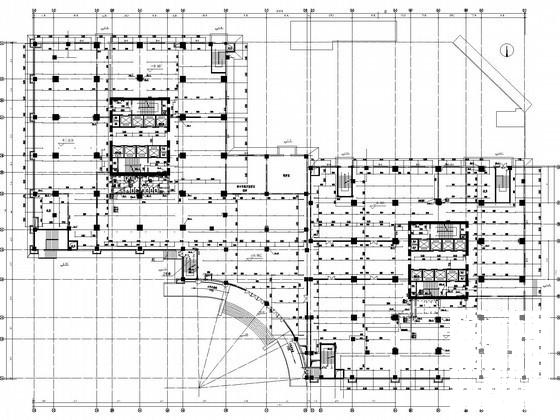

第 4 张图

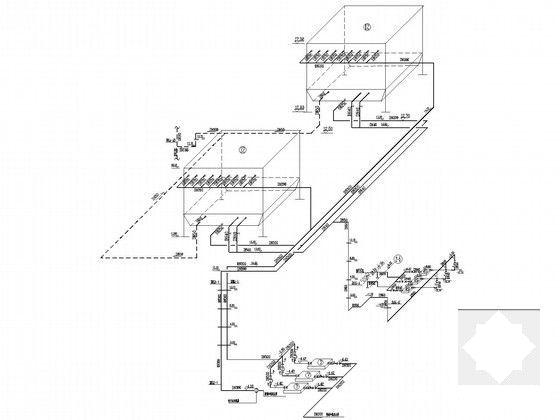

第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
