大厦地下车库给排水施工图纸

附件详情

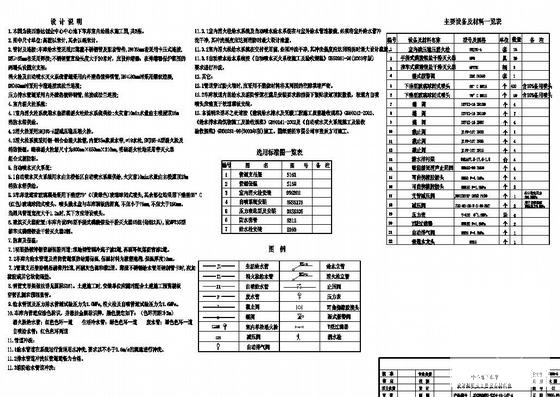

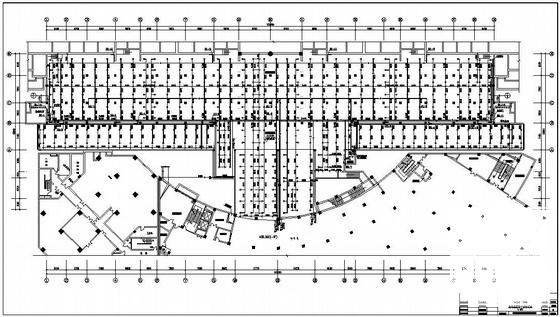

1.本图为陕西某大厦地下车库室内 给排水施工图 ,共3张。
2.图中尺寸单位:高程以米计,其余以毫米计。
3.管材及连接:车库给水管采用JY薄壁不锈钢管及配套管件,DN<65mm者采用卡压式连接,
DN≥65mm者采用焊接;不锈钢管直线长度大于20米时，应设伸缩器，在伸缩器保护范围的两端头设固定支架；
消火栓及自动喷水灭火系统管道采用内外壁热镀锌钢管,DN≤80mm时采用螺纹连接,DN>80mm时采用卡箍连接或法兰连接;压力排水管道采用内外壁热镀锌钢管,丝接或法兰连接;
4.室内消火栓系统:4.1室内消火栓系统用水由裙楼消火栓给水系统供给;火灾前10min水量由主楼屋顶18m 消防水箱供给。4.2消火栓采用SNJ65-A型减压稳压消火栓。
5.自动喷水灭火系统:
5.1自动喷水灭火系统用水由主楼低区自动喷水系统供给,火灾前10min水量由主楼屋顶18m 消防水箱供给。
