办公大厦地下车库深基坑设计方案（CAD）

附件详情

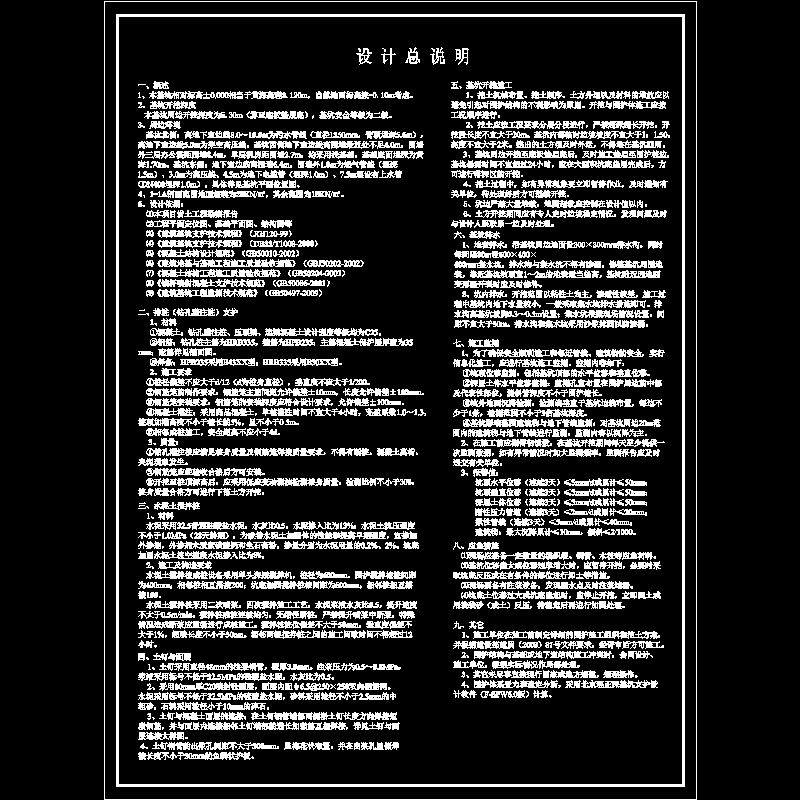

大厦主楼25层，裙房4层，地下车库为1层。用地面积约9553平方米，总建筑面积约39718平方米，其中地下建筑面积约6179平方米。地下车库平面形状基本为99m×70m的矩形，地下室周长约250m。主楼与裙房均采用桩基础，桩型为预应力管桩…………
4基坑围护设计
4.1基坑特点
根据场地地质条件和周边环境条件， 本基坑围护有以下特点…………
4.2围护方案

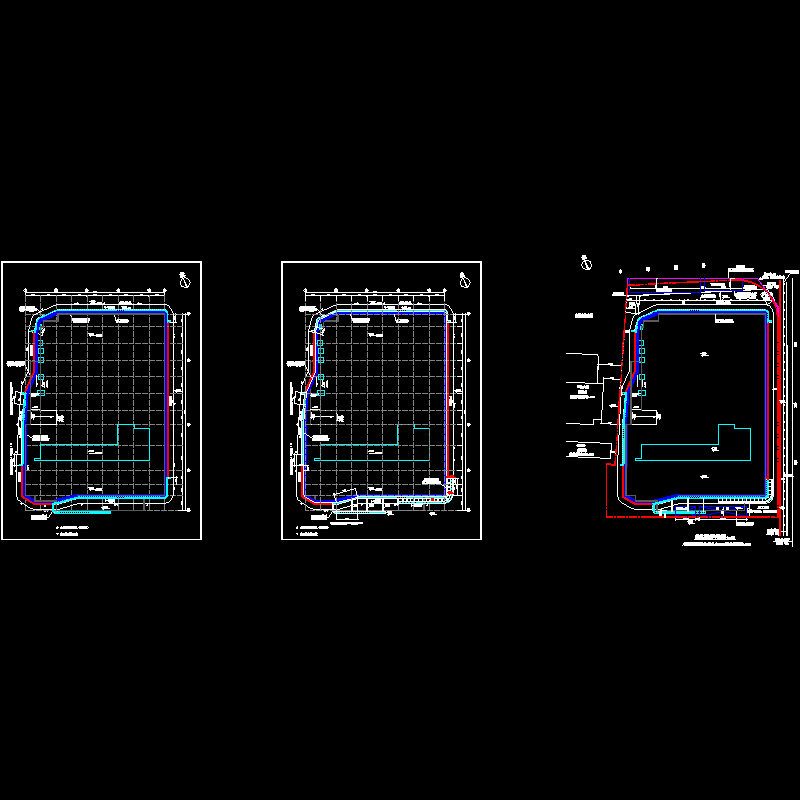

采用排桩（钻孔灌注桩）围护型式，同时对坑底土采用水泥土搅拌法加固；对于基坑南侧堆场与重型车辆进出范围，为增强围护结构整体刚度，限制基坑周边变形，局部采用门架式排桩结构。2、除上述范围外，采用土钉 水泥搅拌桩复合围护型式，并对坑底土采用水泥土搅拌法加固。具体围护型式详见“基坑围护平面图”…………

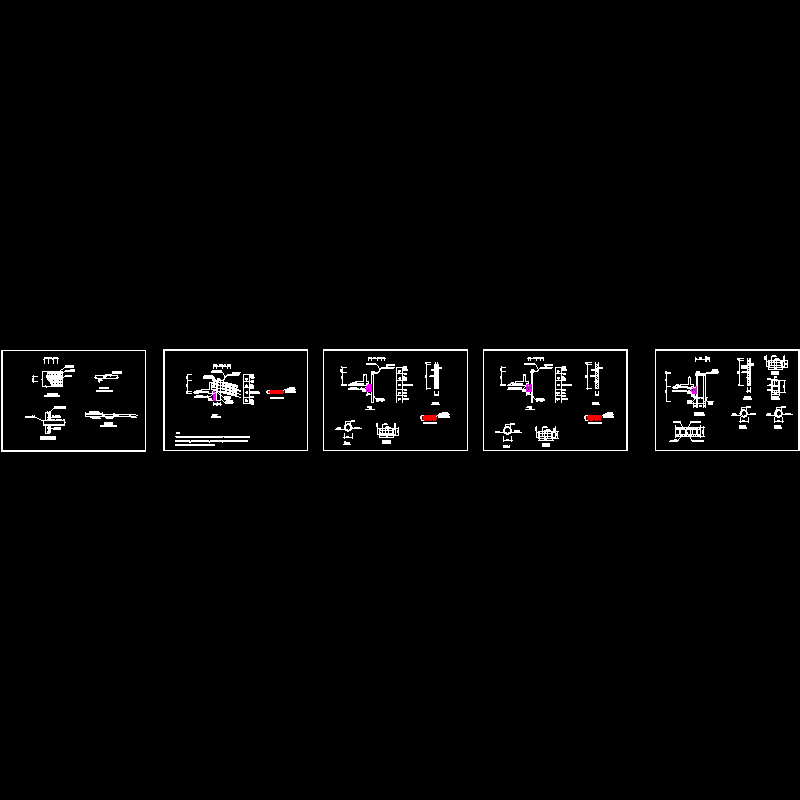

4.5排桩设计
排桩桩型采用钻孔灌注桩，桩径为600mm。
1-1A剖面范围采用双排钻孔桩，桩长11.0m，排距(桩中心距)2.4m，内排桩间距900mm，外排桩间距1600mm。前排、后排桩压顶梁采用间距2000的钢筋混凝土连梁连接，形成门架…………
4.4土钉与面层
1、土钉选择：土钉采用直径48mm的注浆钢管，壁厚3.0mm。注浆压力为0.5～0.8MPa…………
4.7水泥土搅拌桩
采用单头搅拌机湿法施工，直径为600，水泥采用32.5R普硅水泥，掺入比13%，水灰比0.5…………
6.1 土方开挖
挖土机械布置、挖土顺序、土方驳运以及材料的堆放应以避免引起对围护结构的不利影响为原则。开挖与围护体施工应按工况顺序进行…………
编制于2010年 共22页
