地下车库深基坑土钉墙支护CAD施工大样图（附详细勘察报告）

附件详情

拟建工程为学校地下车库基坑支护工程，基坑开挖深度5m~6m，基坑周长约310m。基坑设计安全等级为三级，设计期限12个月。
基坑采用土钉墙支护，1:0.3放坡，坡面采用d6.5@300钢筋网喷射混凝土护面，坡面设置2道土钉，水平间距2000mm，沿土钉水平和竖向通长设置1D14做加强筋。

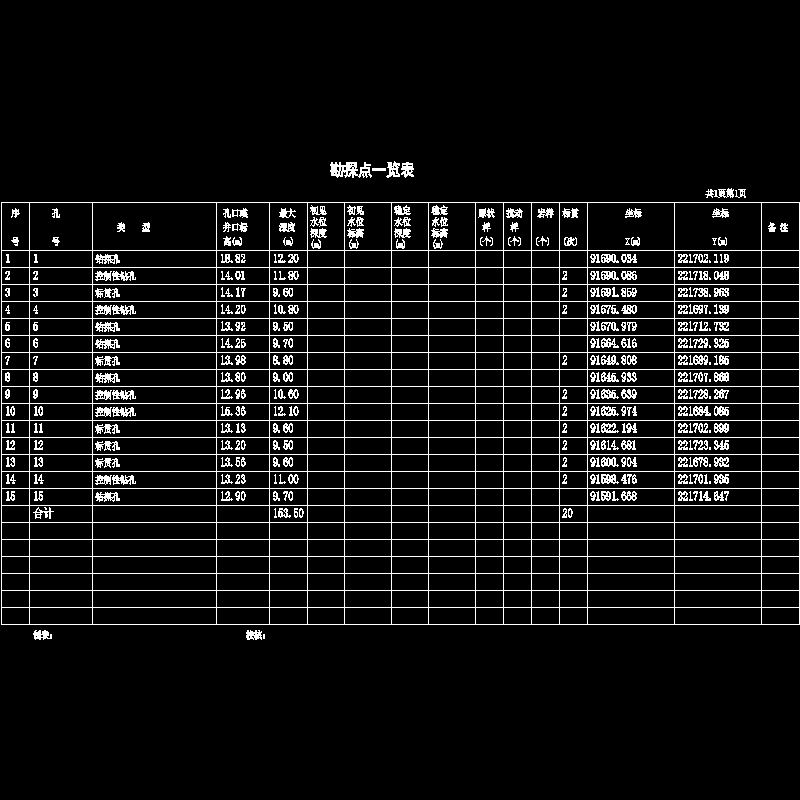

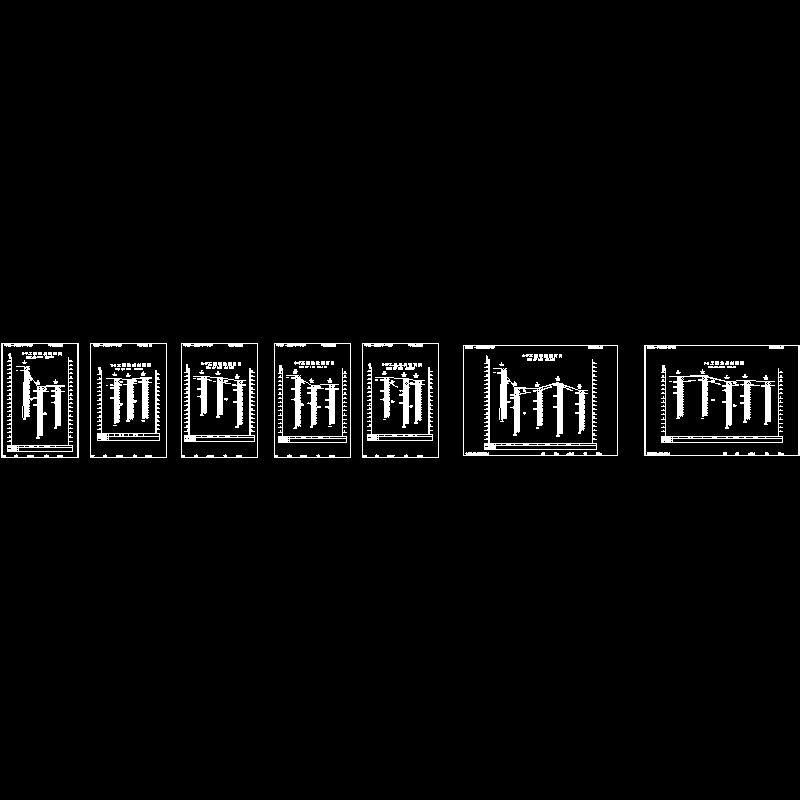

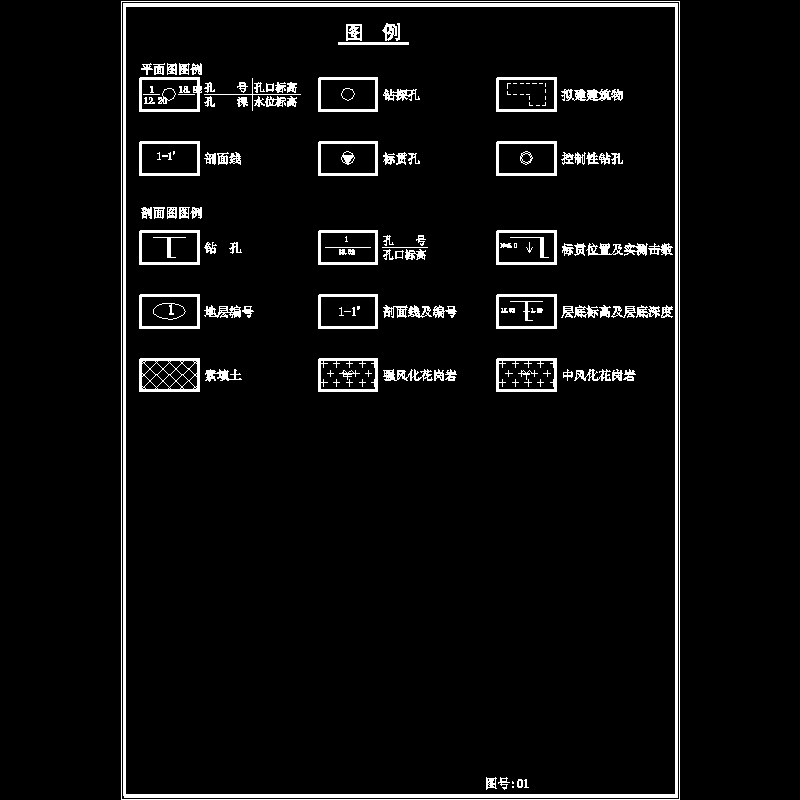

岩土工程勘察等级为乙级。沿建筑物周边线及角点共布置勘探点15个，附详细勘察报告。
9张，编制于2013年。
