8层办公大厦给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公建筑
建筑层数：高层建筑
建筑设计面积：20926.6平方米
建筑高度：41m
地上楼层：8层
地下楼层：1层
设计阶段：施工图设计
供水方式：市政供水,变频供水设备,其他供水方式
供水分区：两区
污废水排水体制：合流
设计内容：给水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
地下室：车库
设置场所火灾危险等级：中危险级Ⅰ级
参考图纸：20-50张
设计年代：近代

附件详情

1、给水排水总说明主要设备器材表图例
2、给排水、消火栓、自动喷淋平面图
3、地下室战时给排水平面图人防地下室战时给水系统示意图
4、给水、排水、消防、冷凝水管道系统图
5、卫生间放大图
6、生活泵房管道系统图
7、室外给排水总平面布置图
8、管网综合图

附件详情

地上总建筑面积:20926.6M2,其中1#楼面积10470.71m2,2#楼面积10455.93m2，地下建筑面积4820.46m2。
建筑层数：地下一层，1#、2#楼地上八层，建筑总高41m；为二类高层建筑。
设计内容包括：（1）室内生活给水系统，（2）室内生活排水系统，（3）室外给排水，（4）室内、外消火栓系统，（5）室内灭火器配置，（6）自动喷水灭火系统。
设计年份：近代

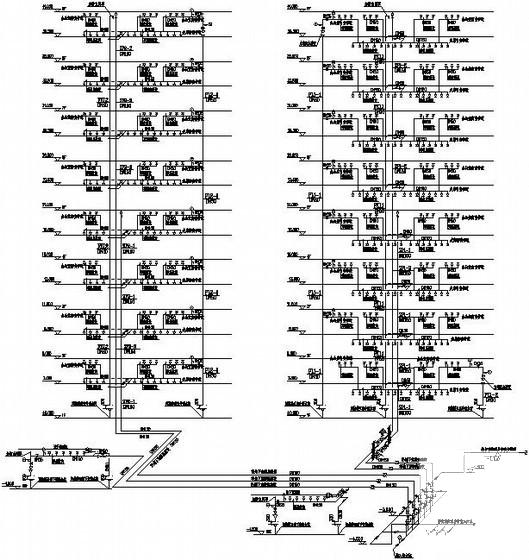

自动喷水消防管道系统图

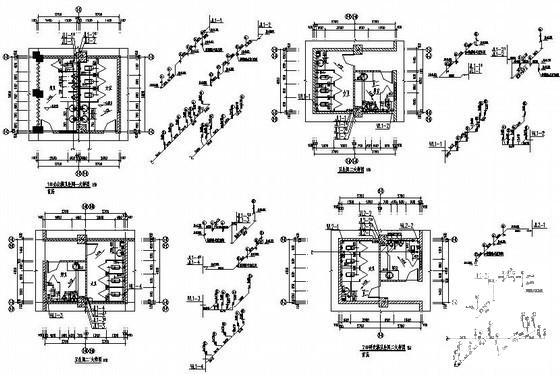

卫生间大样图

自动喷水消防管道系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
