超高层办公大厦暖通全套施工大样图.dwg

  • 设计说明:有

  • 建筑类别:办公,商业,餐饮,其他

  • 建筑高度:超高层建筑

  • 建筑面积:100000平方米

  • 地上层数:29层

  • 地下层数:3层

  • 图纸设计深度:施工图

  • 参考图纸:71张

  • 设计年代:近代

  • 设计内容:空调,通风,采暖,防排烟,冷热源,动力,机房

  • 冷热源:电动压缩式冷水机组,蓄冷(热)系统

  • 空调系统:全空气系统,空气-水系统

  • 水系统:单式泵,复式泵,定流量,变流量,四管制

  • 送风方式:散流器送风,条缝送风,其他

  • 节点大样:冷却塔,集分水器,水泵,风机盘管,制冷机组,空气处理机组

  • 项目地址:上海

附件详情

  • 设计与施工总说明

  • 主要设备及材料表

  • 暖通空调设计图例

  • 防排烟系统原理图

  • 冷冻机房空调水系统原理图

  • 换热机房空调热水系统原理图

  • 租户冷却水系统原理图

  • 冷却塔防冻原理图

  • 空调末端水系统图

  • 空调风系统图

  • 冷冻机房换热机房设备布置平面图

  • 冷冻机房换热机房设备基础平面图

  • 冷冻机房管线布置平面图

  • 换热机房管线布置平面图

  • 地下层空调通风平面图

  • 空调通风风管平面图

  • 屋顶空调通风风管平面图

  • 空调水管平面图

  • 屋顶机房层空调水管平面图

  • 空调通风机房详图

  • 锅炉房设计与施工说明

  • 燃气热水锅炉热力系统图

  • 锅炉房设备及基础布置平面图

  • 锅炉房管道布置平面图

  • 锅炉烟囱布置平面图

  • 分集水器详图

  • 中压人工煤气供应原理图

附件详情

稿件为上海某超高层办公建筑暖通空调设计全套施工图纸,由国内某顶级设计院设计。该项目为超高层建筑物和大型公共建筑物,建筑总建筑约10万平米,主体建筑高133米,地上29层,地下3层。

设计范围:整栋大厦的防排烟系统设计,冷暖中央空调系统,机械通风系统设计,租户冷却水系统设计,以及燃气热水锅炉系统设计。

空调末端系统设计:办公大堂区域室内采用全空气系统结合条形风口上送风,回风口设置在下侧,另设置冬季用地沟式窗边散热器系统。其余商业餐饮、办公等空间,采用半集中式空调系统,各层分别设有集中的新风空调机组及新风空调系统……
空调水系统设计:该项目采用一次泵定频,二次泵变频水系统,塔楼办公区域及裙房商业区域水系统均为四管制。本大楼属于超高层建筑,塔楼办公水系统考虑以避难层为界分为高、低两个区域,裙房商业区域、塔楼低区空调冷冻水、热水系统工作压力均小于1.0MPa;塔楼高区二级空调冷冻水、热水系统工作压力小于1.6MPa……

编制于近代年,图纸共71张。

冷冻机房空调水系统原理图

排风机房详图

开放式冷却塔防冻原理图

裙房空调风系统图

卧式水泵隔振节点大样图

锅炉房水管布置平面图

燃气热水锅炉热力系统图

屋顶机房层平面图

换热机房

设备管道隔振节点详图

冷冻机房平面图

避难层空调平面大样

塔楼空调平面

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

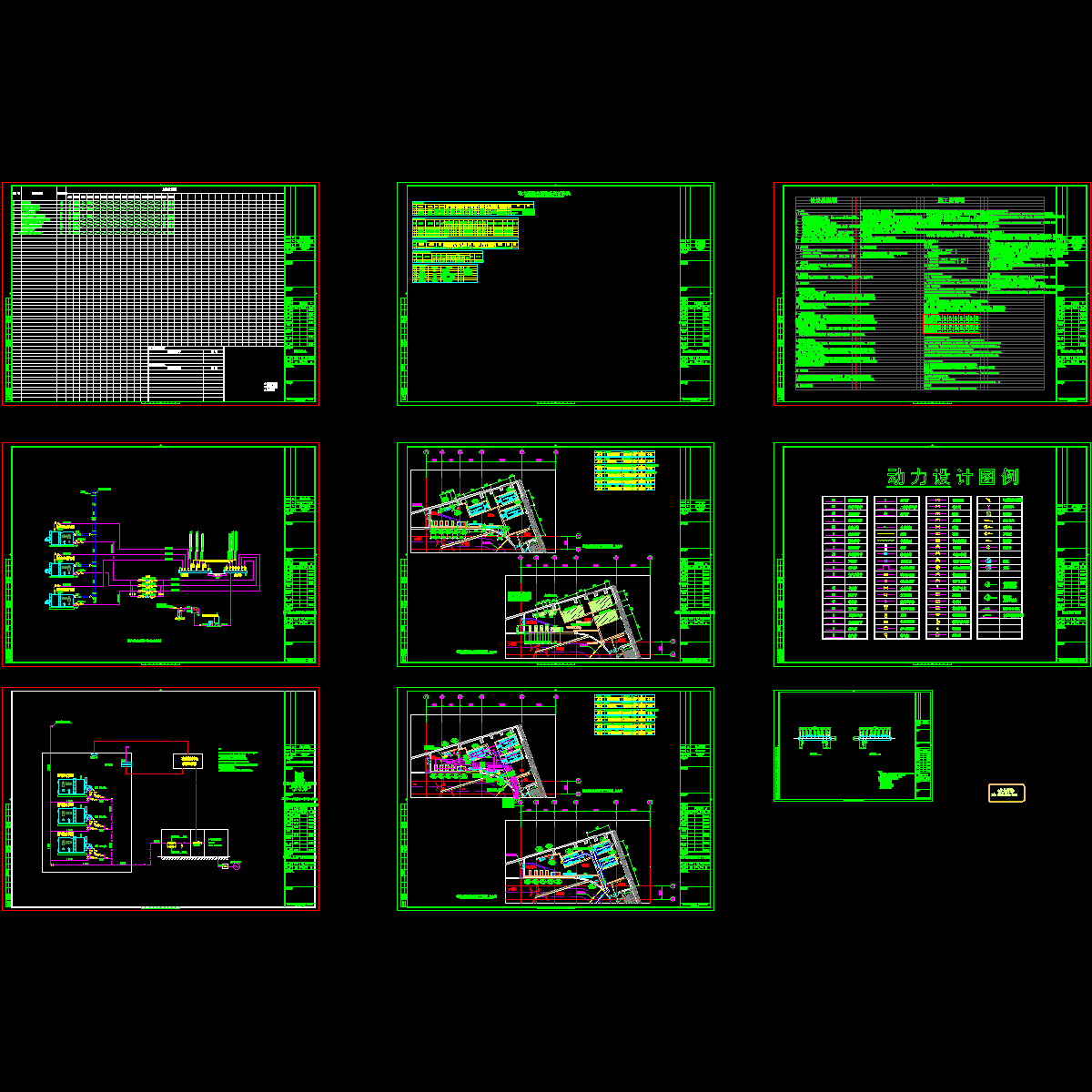

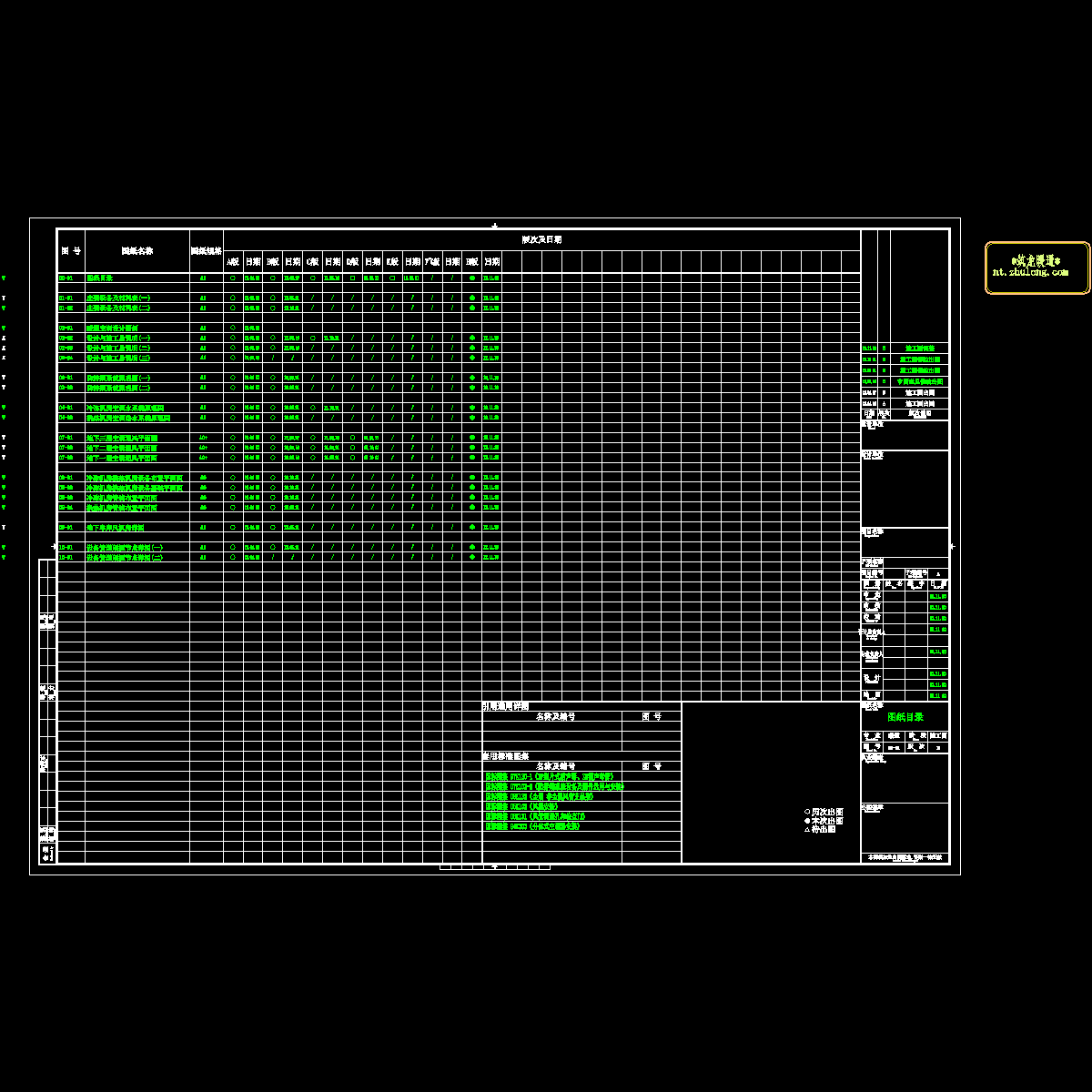

  • m-图纸目录-121130-h版.dwg
