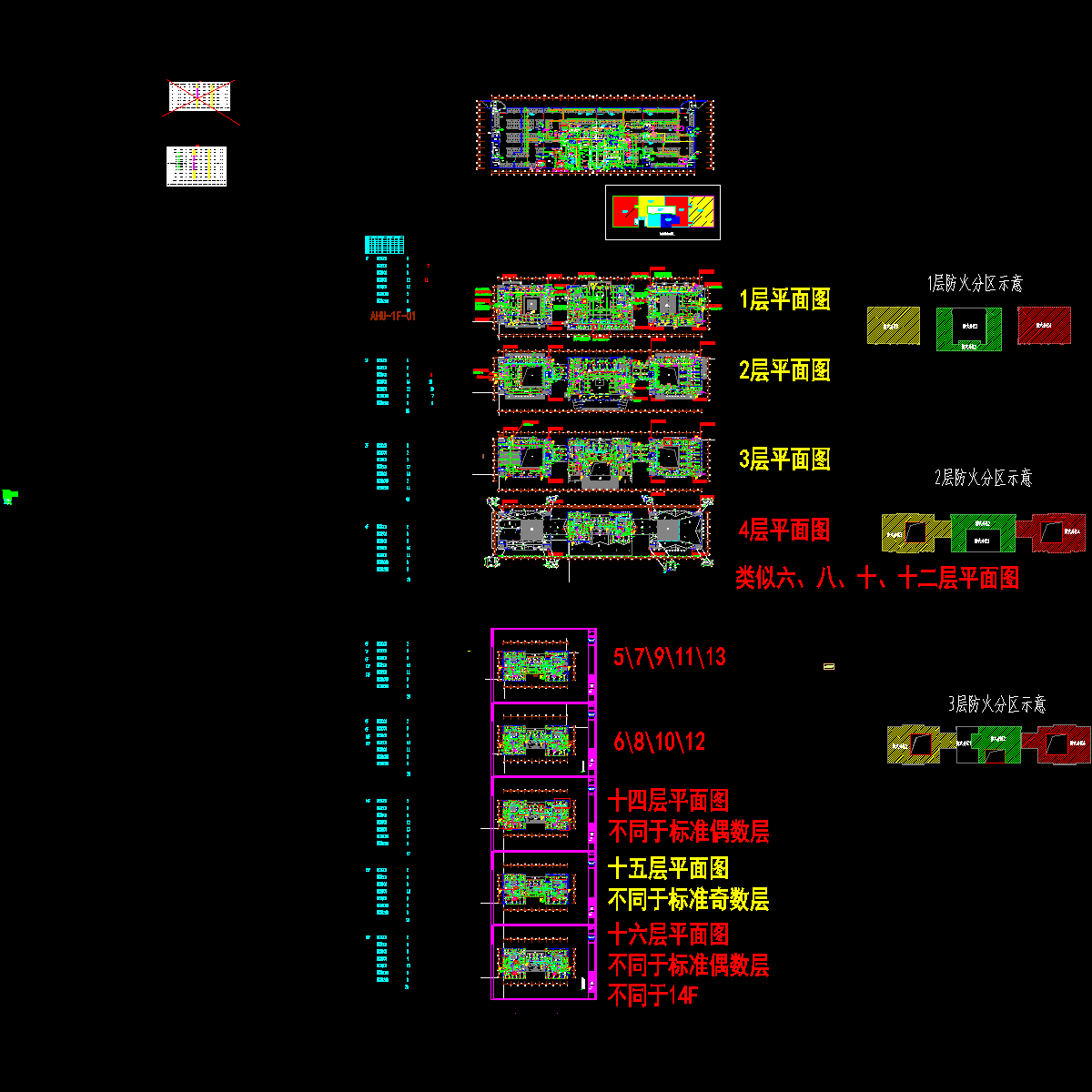

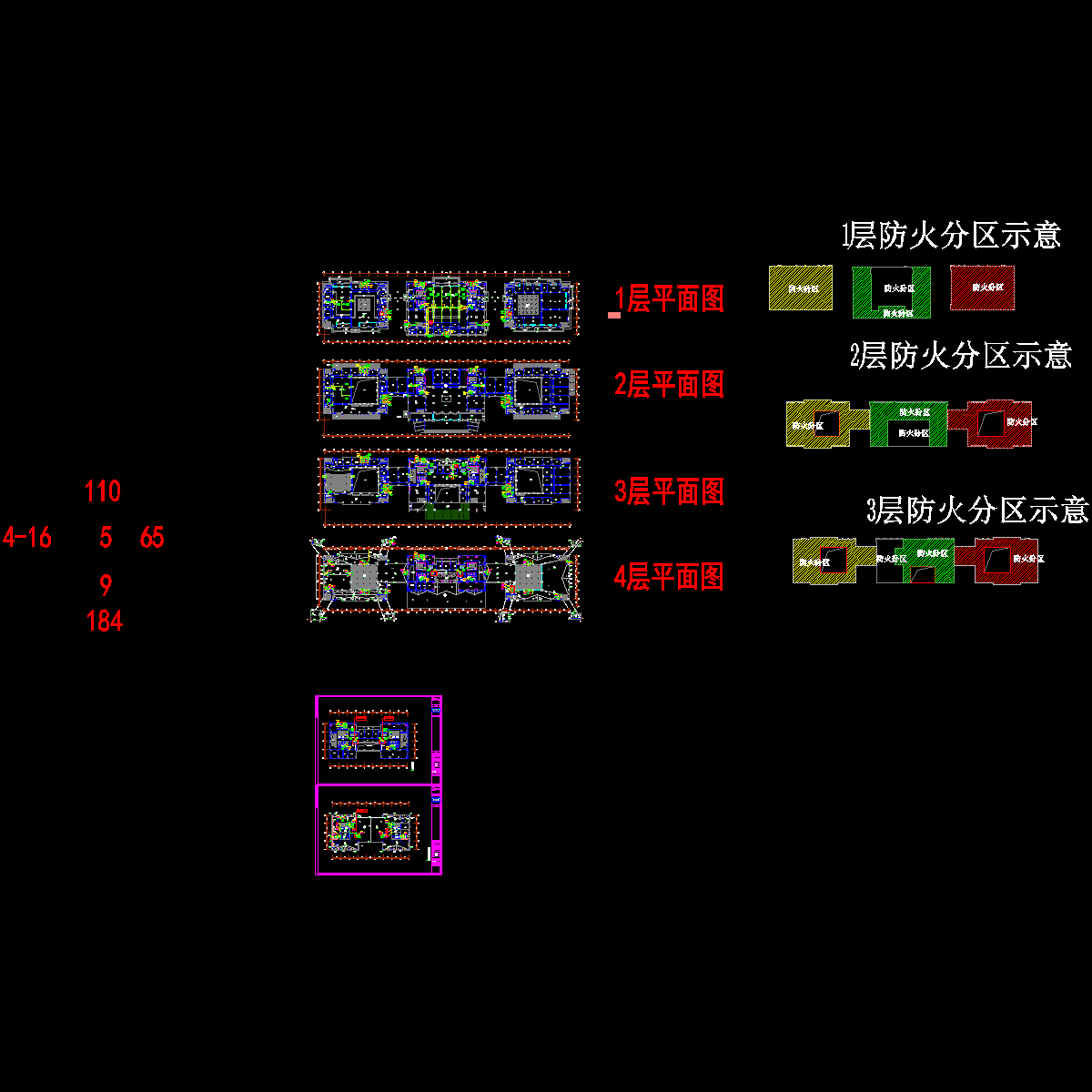

高层办公楼暖通空调设计CAD施工大样图.dwg

附件详情

项目概要：该项目为某办公楼的商务中心，总建筑面积约为5.4万平方米，由科研办公楼组成，其中，1-3层为裙房部分，4-16层为办公楼，建筑高度69.9m。地下设一层地下室，建筑面积15908.65m，共设置8个防火分区；地下层为汽车库、设备用房、人防等。制冷机房设在地下一层第四防火分区，采暖用换热站设在地下一层第四防火分区。均为新建工程。
1、本专业设计范围为：
a.空调：办公楼设空调，系统为吊顶风机盘管加新风系统。
b.采暖：办公楼设空调采暖系统，首层入口为热风幕系统，车库及裙楼楼梯间为散热器
采暖系统，中庭及大堂区域为低温热水地板辐射采暖辅助空调采暖的方式。
c.制冷机房设于地下一层，夏季供7°—12°C空调冷冻水。
d.防烟楼梯间及前室加压送风，内走道排烟，卫生间及电梯机房排风。

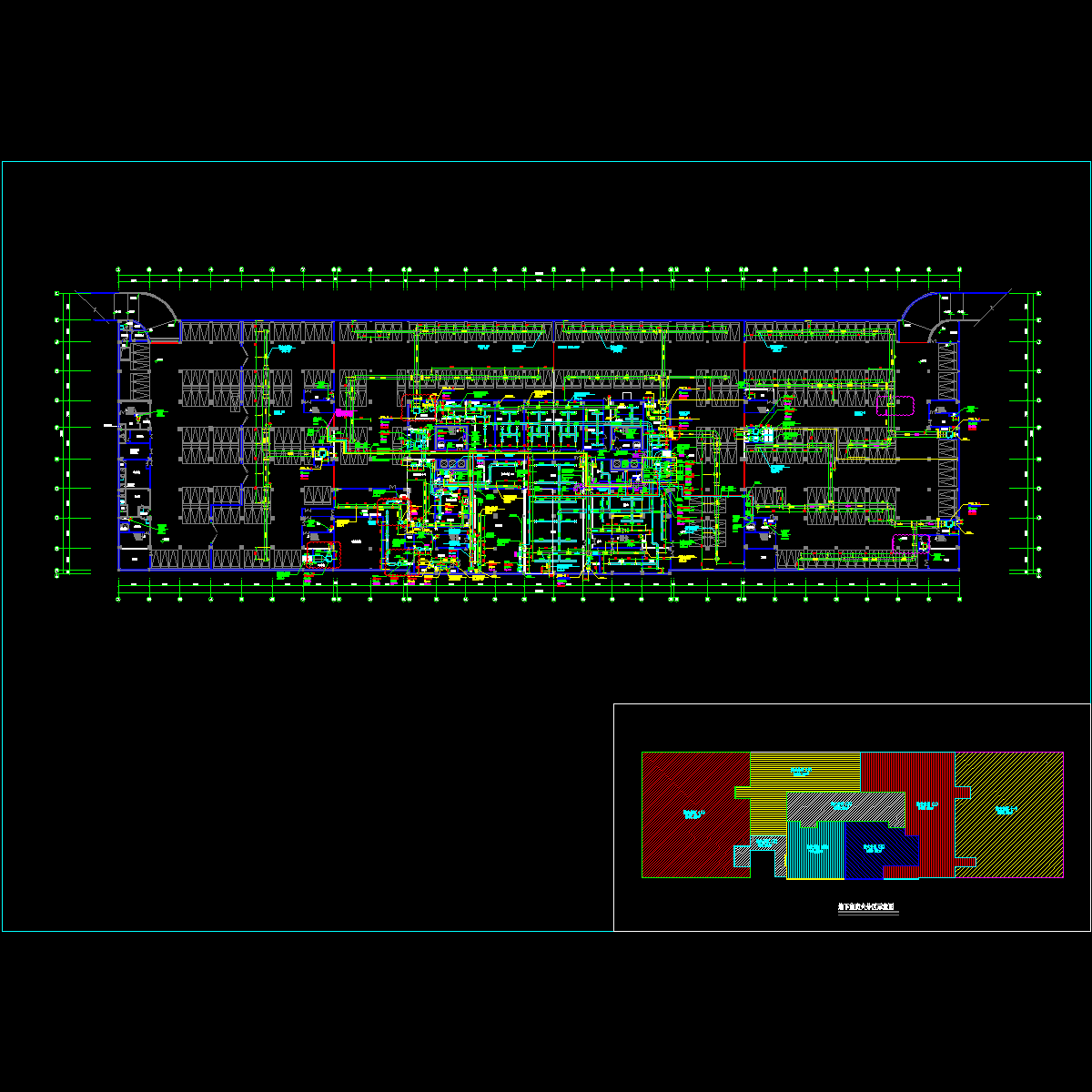

e.地下室及地下汽车库送、排风及消防排烟、补风。
2、冷源
根据建筑负荷特点，该项目制冷主机采用2台1582kw和1台1044kw的蒸汽双效型溴化锂吸收式冷水机组。
3、空调水系统
（1）根据该项目建筑的特点，将冷冻水分为4个系统。空调冷冻系统采用变频水泵;空调冷却水系统不设变频水泵。
（2）办公楼空调水系统采用同程布置。
（3）空调冷冻、冷却水泵均设置备用泵；配用超低噪声横流式方型冷却塔3台，放置塔楼
（4）夏季空调系统及冬季采暖系统均采用膨胀罐定压系统。
空调风系统包括：
采用空气处理机组的低风速单风道全空气系统；
采用风机盘管加新风的空调系统。
另外还有采暖设计、通风设计、空调通风自动控制系统设计、防排烟系统设计、节能环保设计等。

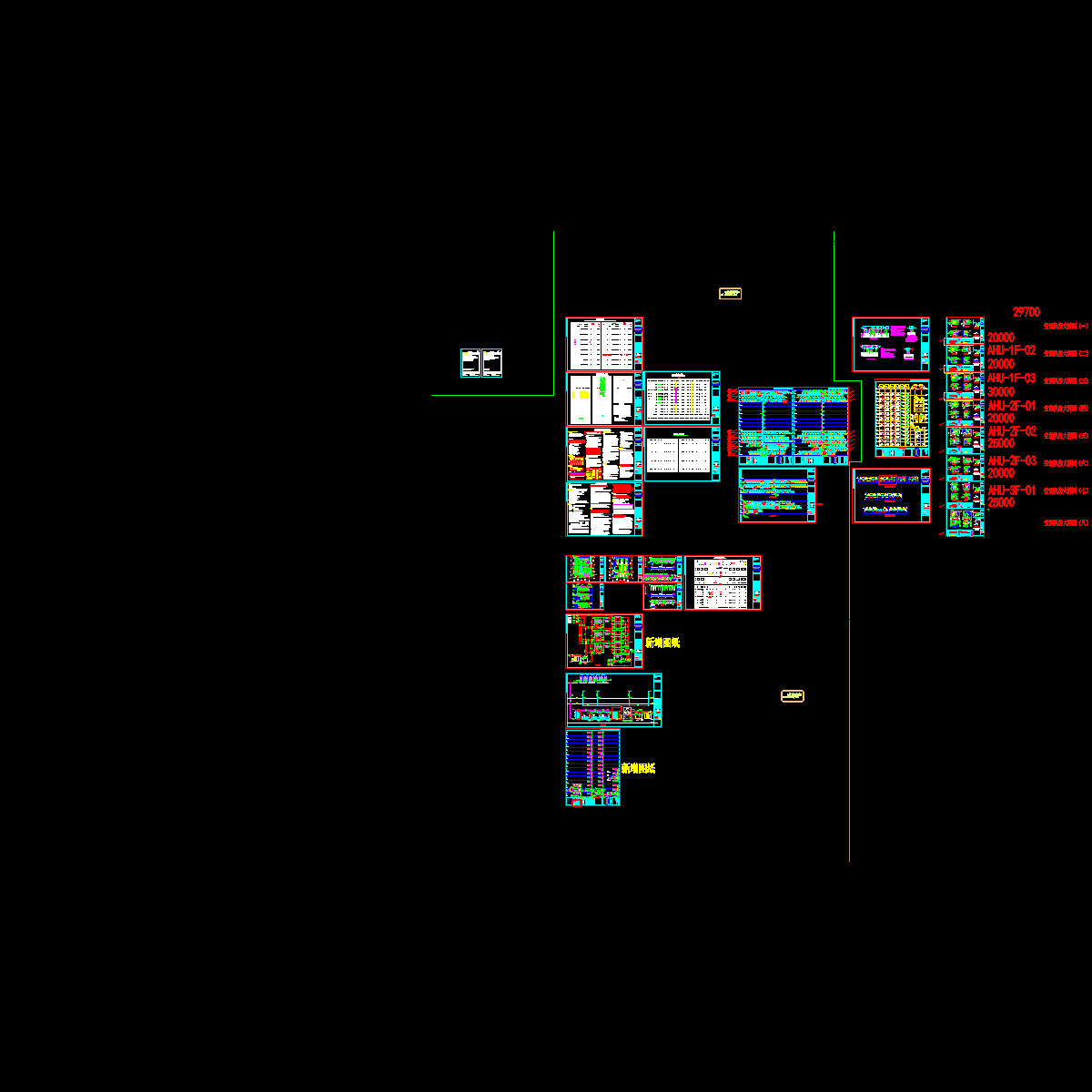

编制于近代年，图纸共73张。
