高层办公楼空调设计施工大样图原理图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:45000平方米
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热空气幕
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:侧面送风,散流器送风,旋流风口送风
  • 项目所在地:河南

附件详情

  • 资料目录 空调通风施工图设计说明
  • 空调通风工程安装通用说明
  • 主要设备表 采用标准图集目录
  • 空调水系统原理图一
  • 图例及系统编号
  • 空调风管平面图
  • 空调水管平面图
  • 冷水机房及热水机房管道布置图 基础图 剖面图
  • 冷却塔管道及基础平剖面图
  • 空调机房及新风机房大样图

附件详情

该项目总建筑面积约为4.5万平方米,地上24层为办公楼,地下一、二层为车库。建筑高度98米。
冷源选用螺杆式冷水机组为其系统提供7/12°C的空调冷冻水,制冷剂采用R134a,同时系统配置一台超低噪声横流式方型冷却塔,进、出水温度为37/32°C。
热源:常压热水锅炉;
空调水系统:
一次泵变流量两管制系统,冷冻水管路为异程连接。
空调风系统:
首层大堂采用全空气空调系统,大堂的气流组织为侧送上回,办公及会议室等房间均为风机盘管加新风系统。银行大堂主要出入口处设置电热空气幕。

,图纸共48张。








以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

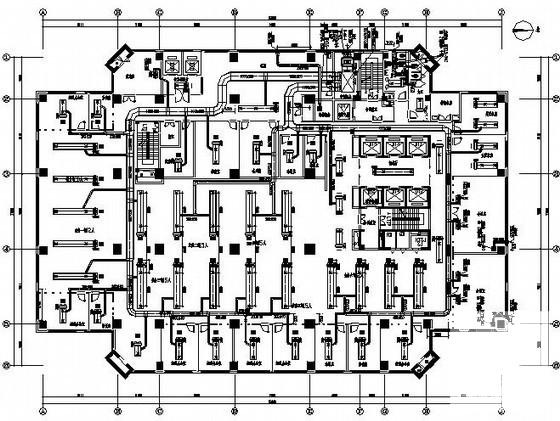

  • 高层办公楼空调大样图 - 1
    高层办公楼空调大样图 - 1

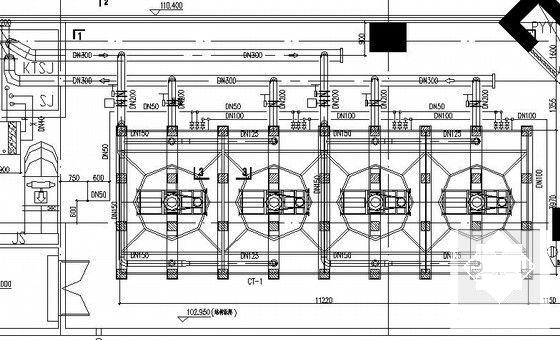

  • 高层办公楼空调大样图 - 2
    高层办公楼空调大样图 - 2

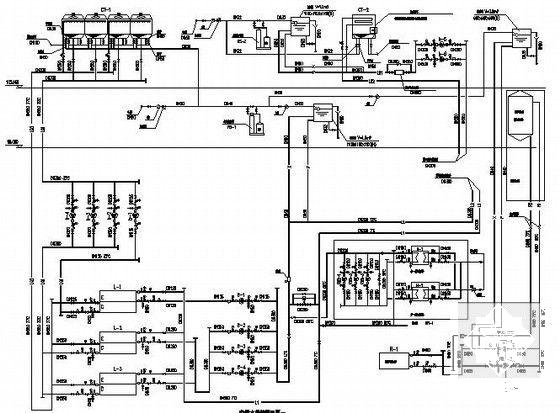

  • 高层办公楼空调大样图 - 3
    高层办公楼空调大样图 - 3

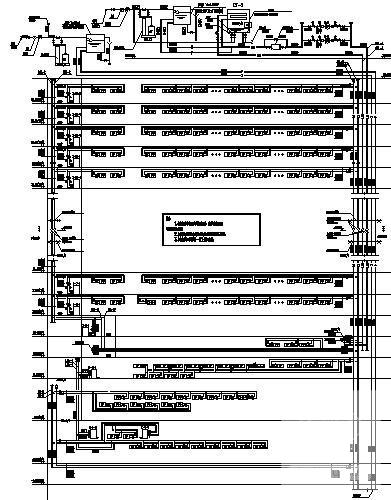

  • 高层办公楼空调大样图 - 4
    高层办公楼空调大样图 - 4

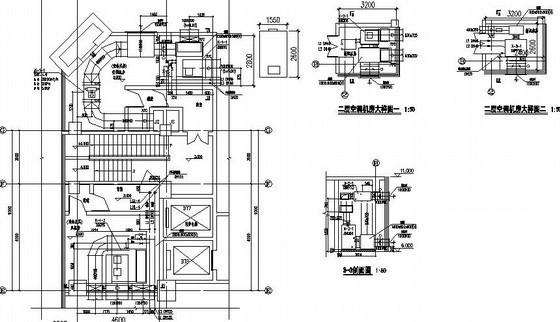

  • 高层办公楼空调大样图 - 5
    高层办公楼空调大样图 - 5
  • 高层办公楼空调大样图 - 6
    高层办公楼空调大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
