小高层办公楼采暖CAD施工大样图

  • 设计说明:无
  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 地上层数:7层
  • 地下层数:1层
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖

附件详情

稿件为某小高层办公楼采暖施工图,建筑地上7层,地下1层,采用散热器采暖方式(缺少设计说明)。

采暖系统图

热力入口装置大样图

小高层采暖施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

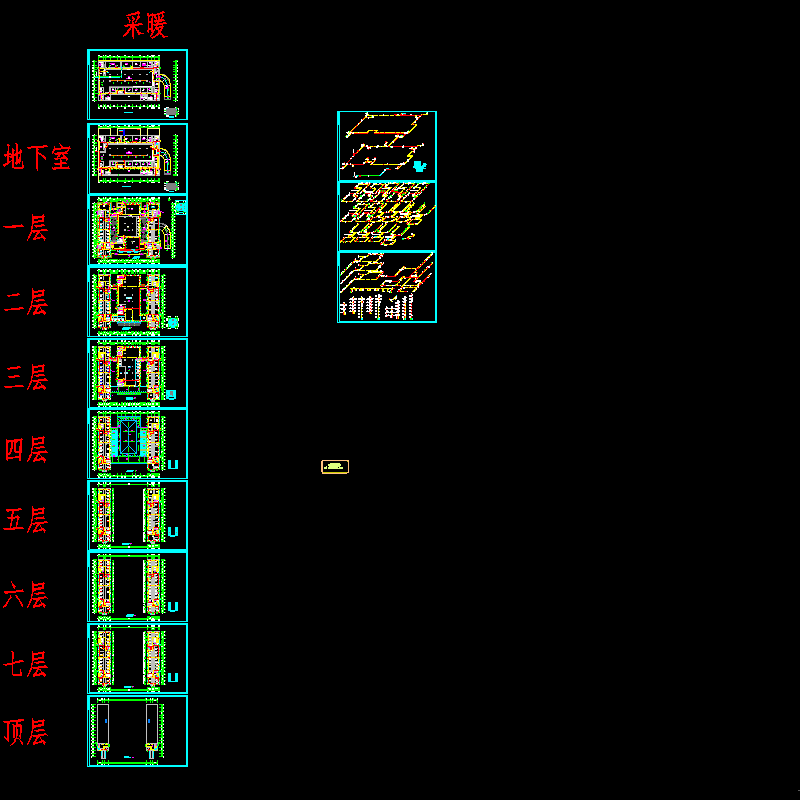

  • 小高层办公楼采暖CAD施工大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
