小高层给排水施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：4张
- 设计年代：近代
- 消防设计：室内消火栓系统
- 消火栓用水量室内(L/S)：10
- 大样节点：厨房,卫生间,集水坑
附件详情

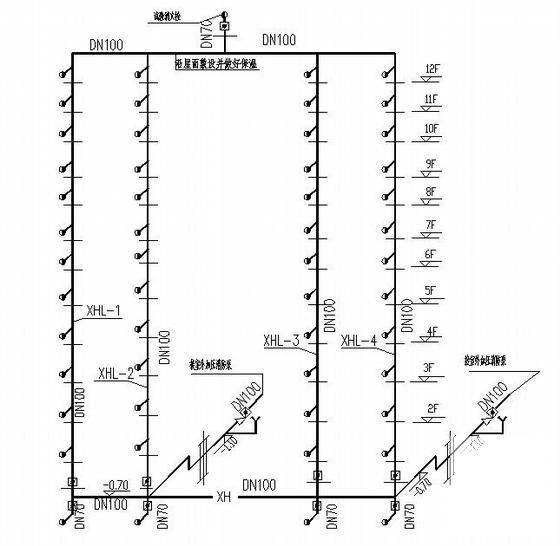

- 1施工图设计说明、 消防系统 图

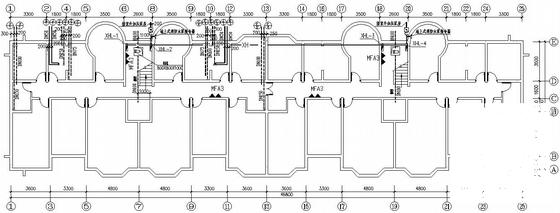

- 2地下室及一~十二层给排水平面图

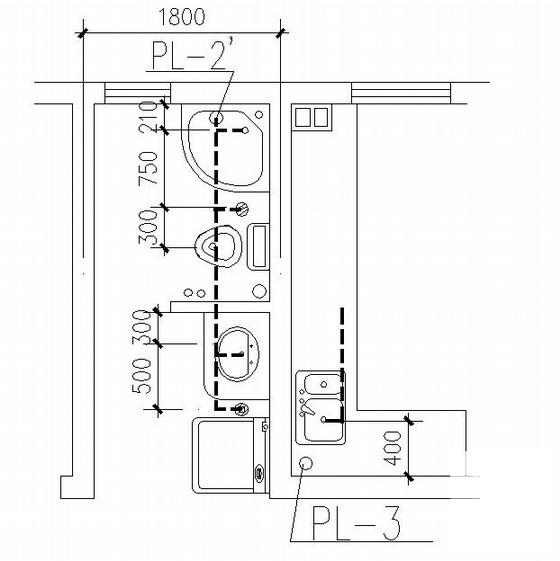

- 3厨房卫生间大样图及给排水系统图
附件详情
1.该项目地下一层，地上十二层,建筑高度约36米。属二类高层居住建筑.2.系统分区:生活给水系统沿竖向分为两个区,其中7-12层为高区,1-6层为低区, 高区由室外泵房供水，低区由市政管网直接供水。住宅水表设于户内,水表采用IC卡水表.3.消火栓系统设计秒流量:10l/S; 延续时间为2小时,每支水枪最小流量5L/S.无自喷系统。4.图中尺寸单位:管长.标高以米为单位.其余以毫米为单位.室内外高差为0.45m.
