小高层给排水消防设计CAD施工图纸(框架剪力墙结构)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:8356.96平方米
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统,机房排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水
  • 供水分区:两区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房,卫生间,集水坑

附件详情

市政管网供水绝对标高为99.569m,已接至三期,雨、污水接口已预留至三期用地周围。市政管网供水绝对标高为99.569m,已接至三期,雨、污水接口已预留至三期用地周围。附件详情:该项目最高日生活用水量为:57.6m/d,最大时生活用水量为:6.72m/h。建筑高度分别为52.50、52.60米。建筑占地面积445.80m,总建筑面积8356.96m。建筑建筑结构形式为框架剪力墙结构,本建筑为二类建筑,耐火等级为二级。本专业设计内容包括给水系统、排水系统、 。生活给水系统:市政管网供水绝对标高为99.569m,一至六层由市政管网直接供水;七层以上(含七层)由二期地下室高区生活变频加压设备供水,供水压力为0.90MPa,七层~十一层采用入户管支管减压阀减压,阀后压力小于0.35MPa。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

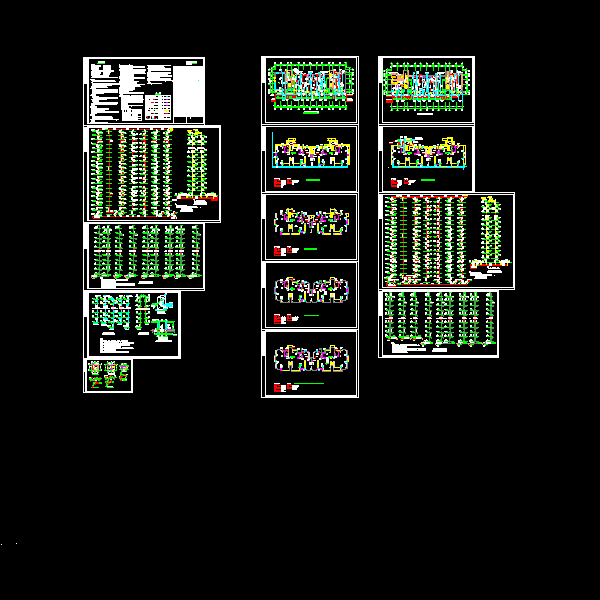

  • 小高层给排水消防设计CAD施工图纸(框架剪力墙结构) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
