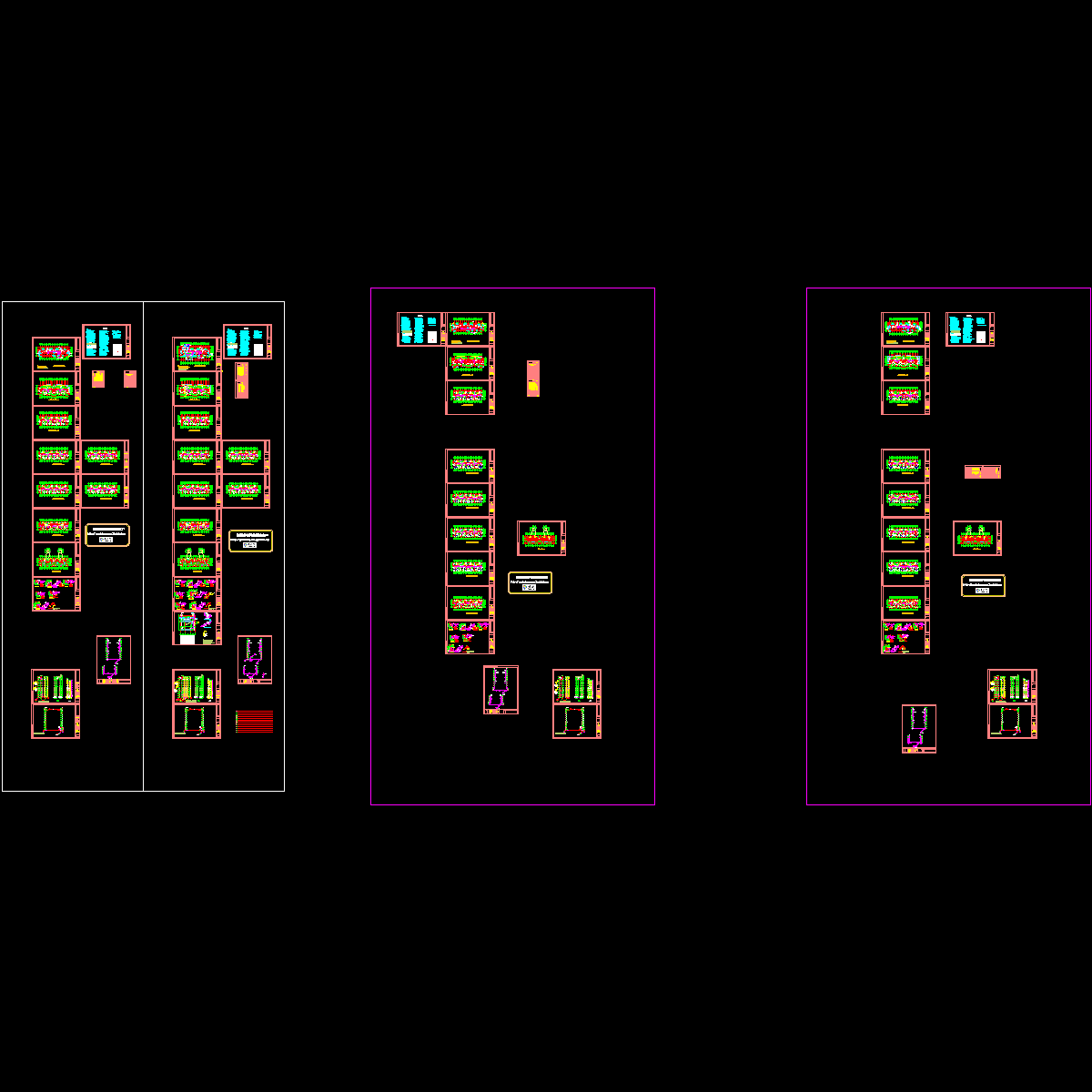

16层小高层给排水设计CAD施工图纸（地下1层）.dwg

附件详情 生活给水系统： 　　1、生活给水系统：供水分区：低区：地下室~地上五层由城市给水管网直供。中区：六层~十层，及高区：十一层~十六层，中区、高区用水由室外高压给水管网供给。 　　 该项目的生活给水管管材如下：生活水泵出水管至屋顶水箱的管道采用衬塑镀锌钢管，管道井中其余生活水立管采用AGR管，水表后支管采用PP-R管。 　　2、排水系统：室内排水管采用排水塑料管，每隔8层设消能措施。主楼部分雨水管材采用给水UPVC塑料管。地下室排水泵出水管采用内外壁热镀锌钢管，污水坑透气管采用UPVC排水塑料管。 　　 排水横管与横管，立管与横管之间的连接采用45°三通或45°四通或90°斜三通或90°斜四通，不得采用正三通或正四通。卫生器具排水管与排水横支管可采用90°斜三通连接。立管底部与排出管的连接应采用两个45°弯头或采用弯曲半径不小于4倍管径的90°弯头连接。 　　3、消火栓给水系统：室内消火栓系统水量10L/s,管网的上部和下部组成环状供水，在水泵房内设有消火栓泵，系统采用临时高压系统。消防用水接自室外消防管网，室外消防管网于水泵结合器相连。屋面层设屋顶水箱，其中消防水量容积为8m^3。在屋顶试验消火栓前加装压力表，室内消火栓箱内均应设消防水喉。 　　手提式干粉灭火器采用灭火器箱放置，箱体为落地式，箱底离地高度不小于0.08米。 某16层小高层给排水施工图 某16层小高层给排水施工图 某16层小高层给排水施工图
