高层办公楼中央空调通风设计施工大样图
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：19289.97平方米
- 建筑地上层数：15层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：27张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 水系统：双管制,闭式
- 项目所在地：湖南
附件详情
- 空调水管平面图

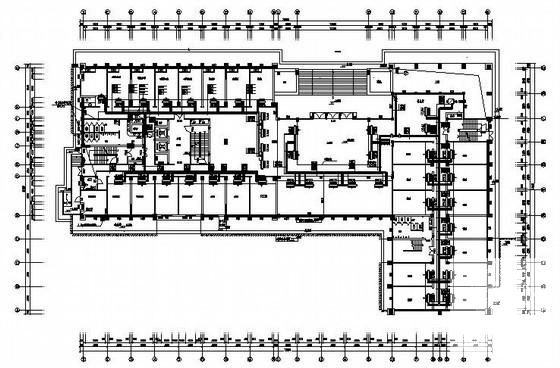

- 空调通风平面图
- 空调大样图
- 通风平面图
- 空调供回水垂直主干管系统图
- 模块式风冷热泵机组 平面布置图
附件详情
该项目为办公建筑。该工程总建筑面积为19289.97m2。地下1层，地上15层；建筑总高度：60.65m。设计使用合理年限为：50年；抗震设防烈度为:6度。
设计范围包括:本大楼中央空调末端部分设计；大楼通风设计；消防排烟系统设计。

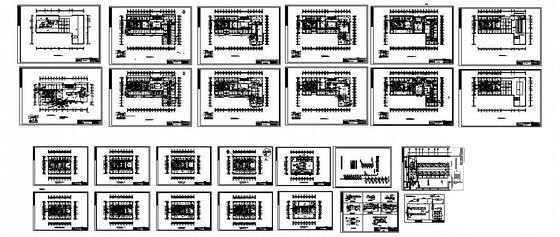

，图纸共27张。

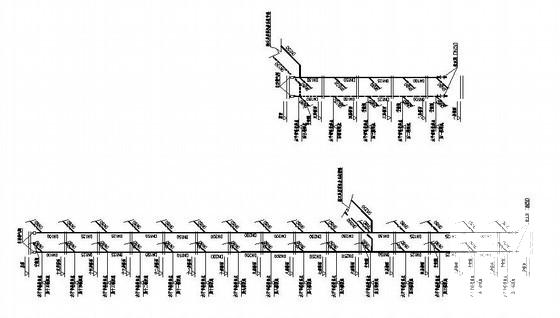

空调供回水垂直主干管系统图

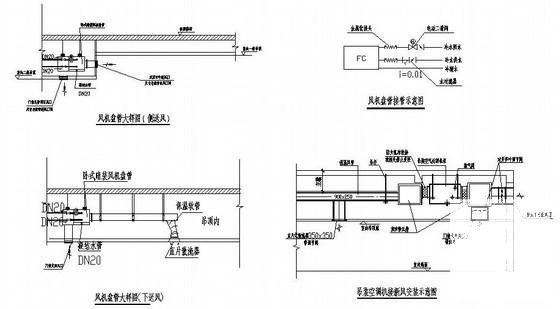

大样图
设计施工图
