4层大空间办公楼中央空调系统设计CAD图纸

附件详情

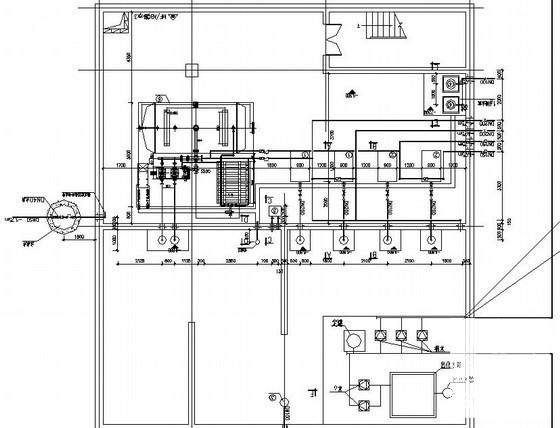

稿件为北京某办公楼中央空调系统 设计方案 图，该项目总建筑面积为12379.05m2,地下一层、一层、二层、三层、四层为考虑中央空调，目前功能为办公。设备房考虑搁置消防泵房，实际位置由甲方根据现场环境外观自定。空调使用面积约9345m2。

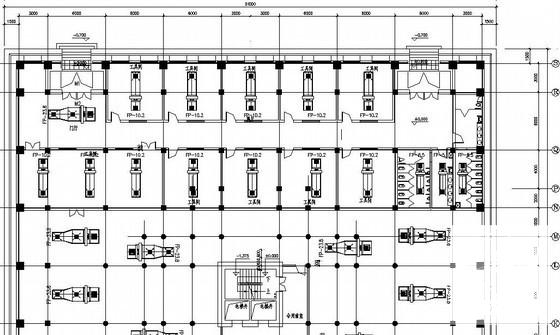

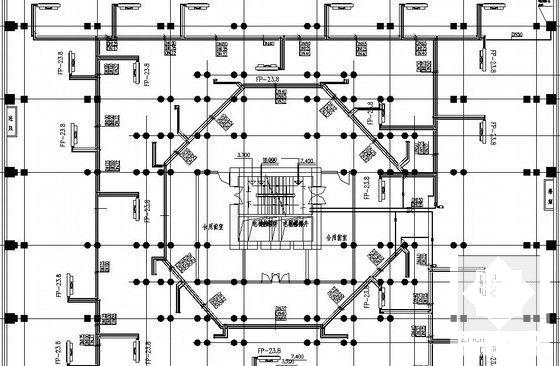

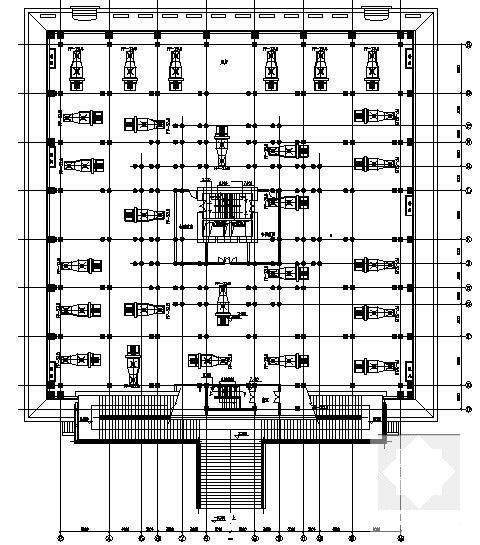

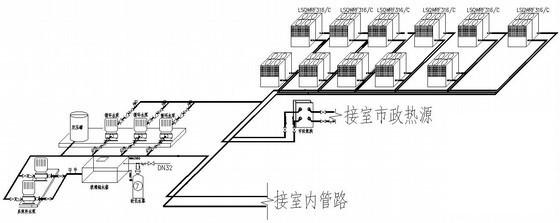

设计范围：该项目设计范围主要包括：整个大楼的中央空调系统设计。该项目为大空间办公楼，地下一层至三层末端采用卧室风机盘管。四层采用立式明装风机盘管。冷热源采用风冷模块机组。冷负荷指标为150-165w/m2。

，图纸共14张。
