贸易展览中心大空间消防设计图纸

附件详情

本系统采用ZSS-25A智能灭火装置，装置24小时全天候工作，配置大空间水炮装置(ZSS-25A)的大空间智能型主动喷水灭火系统工作原理：ZSS-25A水炮为探测器、水炮一体化设置。当水炮探测到火灾后发出指令联动打开相应的电磁阀，启动消防水泵进行灭火，驱动现场的声光报警器进行报警。并将火灾信号送到火灾报警控制器。扑灭火源后，若有新火源，则系统重新上述动作。

ZSS-25A各技术参数：
工作电压：AC220V 启动时间：〈=25s
射水流量：5L/s 标准工作压力：0.6MPa
最大保护半径：32m 安装高度范围：8-35m

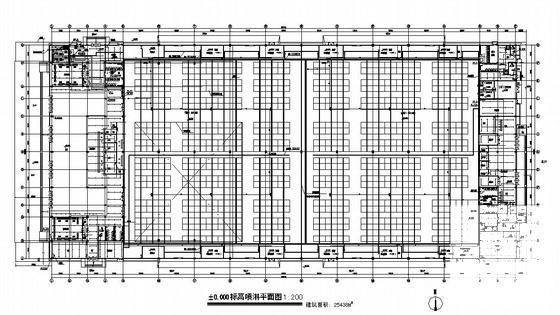

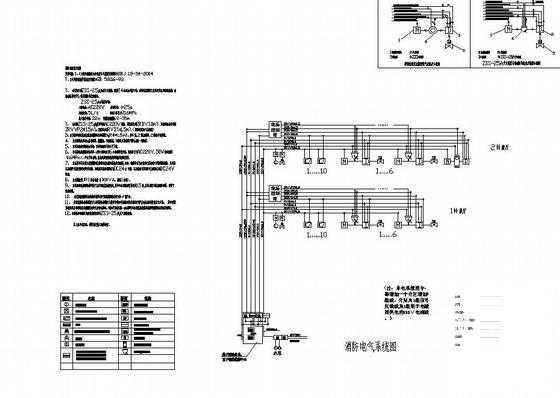

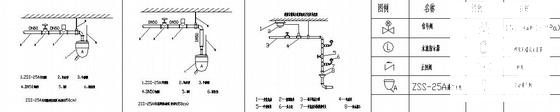

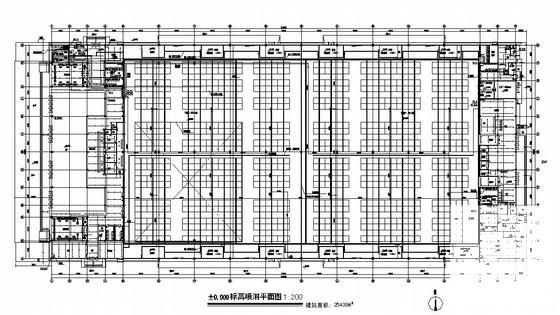

图纸共六张，包括平面图、水系统图和电系统图。
