小高层住宅楼采暖系统设计施工图平面图

附件详情

一、项目概要：
住宅楼，建筑面积6506平方米,地上10层，地下1层...
二、冷热源：
该项目采暖供回水由小区热交换站提供.采暖供回水温度为80/60°C...
三、采暖系统：
1.采暖系统为共用立管的分户独立系统。
2.户内采用下分双管同程系统。
3.卧室和厅均采用钢制板型散热器,厨房和浴室均采用浴室散热器...
四、通风系统：
1.住户厨房均设置住宅烟气集中排放系统。
2.地下室自行车库设机械通风系统，换气次数为1.5次/h...

图纸共11张。

小高层住宅楼采暖系统设计

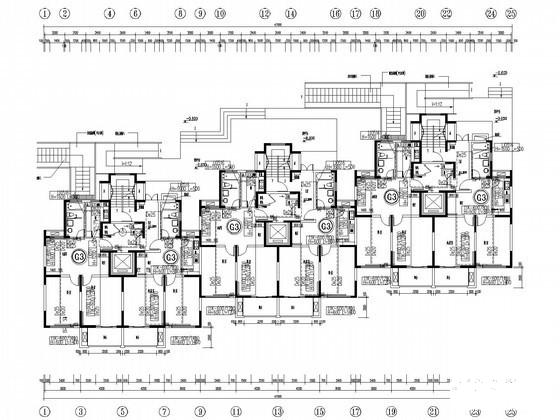

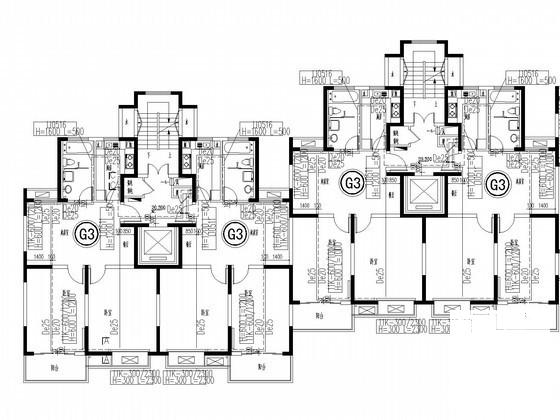

采暖平面图

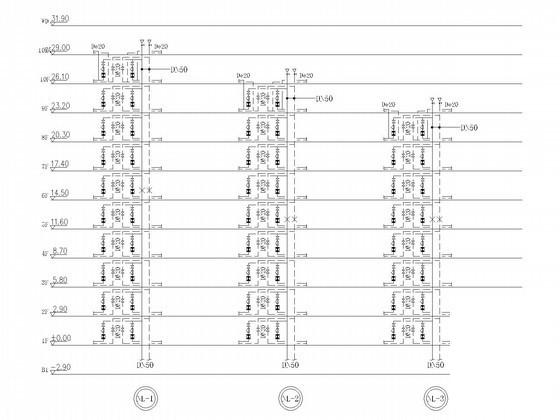

采暖立管图
