住宅楼分户采暖设计改造CAD图纸

本次改造设计的采暖系统均为机械循环热水采暖系统,热媒为80-65 C热水.已建住宅工程的原采暖系统是上供下回单管系统,改造后的配管方式采用干管为双管异程系统,户内部分采用分户控制的水平串联系统.对于药店单设一套上供下回采暖系统.   管材:楼梯间立管一至二层用聚氨脂发泡管,其余用聚乙烯管.该资料散热器选用M132型散热器,每片0.24m ,承压0.5Mpa.

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

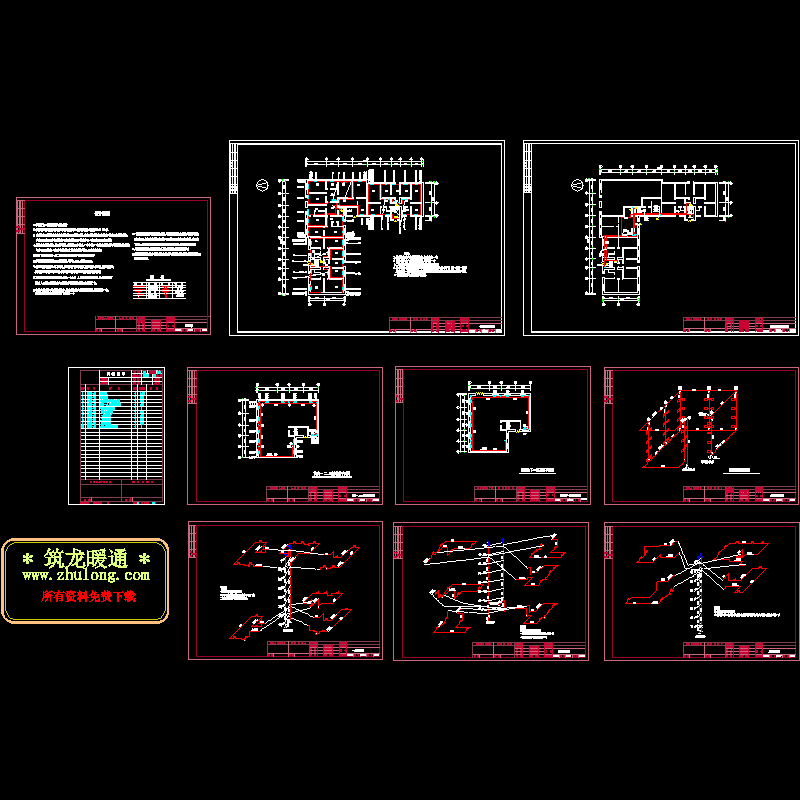

  • 住宅楼分户采暖设计改造CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
