地暖系统设计CAD施工方案图纸(分户独立采暖)

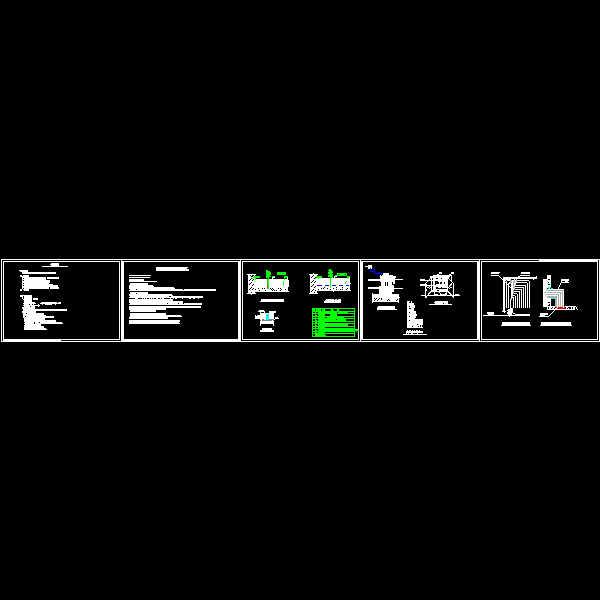

附件详情 一、附件详情： 　　 　　该设计范围为:室内的低温热水地板辐射采暖以及供水系统。地暖采暖热媒为60/50℃热水，供回水温差不大于10℃,采暖设计负荷：25KW，图纸内容包含设计说明，地暖分集水箱及主管道安装施工说明，楼板（土壤）层地板辐射供暖地面构成示意图，卫生间辐射供暖地面构造示意图，伸缩缝做法剖面图，分（集）水器安装正视图，分水箱安装正视图，分（集）水器安装侧视图，分集水器管材密集处做法示意图，地暖盘管过门洞密集处做法示意图... 　　 　　二、采暖系统形式及设备 　　 　　1）、采暖系统形式为分户独立采暖 　　2）、采暖热源由业主燃气壁挂炉提供 　　3）、 管材及控制系统(该资料不包括生活热水管道) 　　采暖主管选用:PPR管，规格为De25... 楼板（土壤）层地板辐射供暖地面构成示意图 伸缩缝做法剖面图 卫生间辐射供暖地面构造示意图
