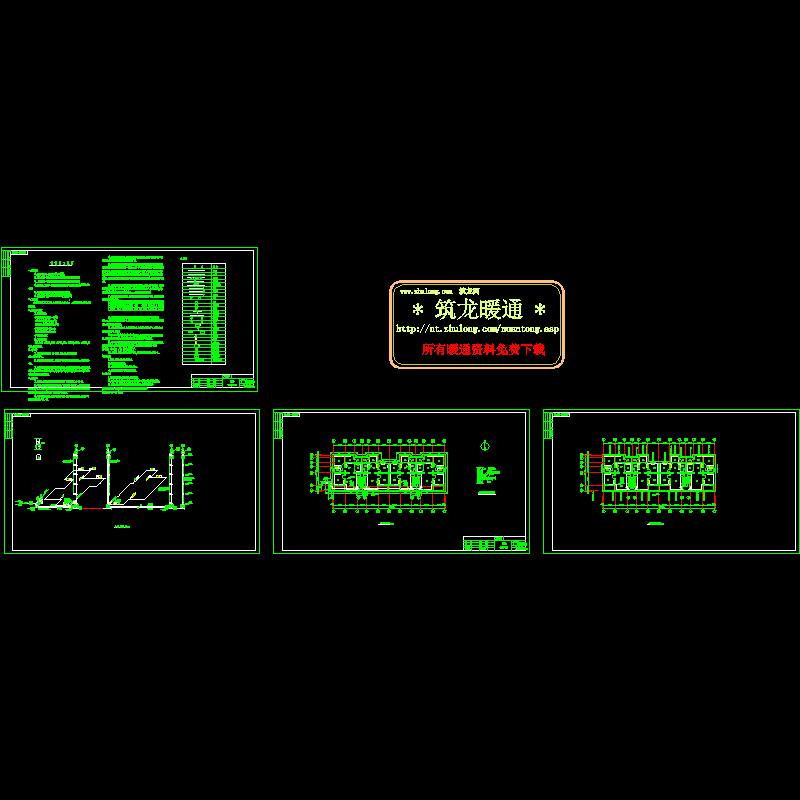

六层砖混结构小区住宅楼分户采暖设计cad施工图纸

该项目位于XX市XX小区，建筑面积1934.04m2，六层砖混结构，按节能建筑采暖设计。该项目的采暖热负荷 Q=107.12kW，系统内部阻力 ΔP=25.0kPa。采暖热媒按供水95?C、回水70?C机械循环连续供暖设计，由锅炉房集中供应。采暖系统按热水集中采暖分户热计量设计：室内采用共用立管的分户独立系统，每单元采用下供下回双管异程式系统，户内采用水平串联单管跨越式系统，每组散热器上设手动三通调节阀进行室温控制。散热器：采用内腔无砂铸铁散热器椭四柱745型TTZ4-6-6。
