超高层地标建筑大厦地下室消防给排水CAD施工图纸（泵房）

项目概况及设计范围：

工程的设计规模及项目组成 项目总占地面积为8468m2，净占地面积为7366m2，总建筑面积约95036m2；基地内建设一栋近175.8m超高层办公楼，共41层，其中地上1~4层为精品商业，5层~41层为办公用房。地下24m，共5层，其中-1~-2层为地下商业，-3~-5层为设备用房及停车场。停车330辆，人防异地建设。

建筑 用地红线 范围内的生活及消防给排水设计。其中包括：1、生活给水及热水系统；2、室内、外消火栓给水灭火系统;3、自动喷水灭火系统；4、生活污、废水排水系统;5、雨水排水系统;等内容。

建筑主图

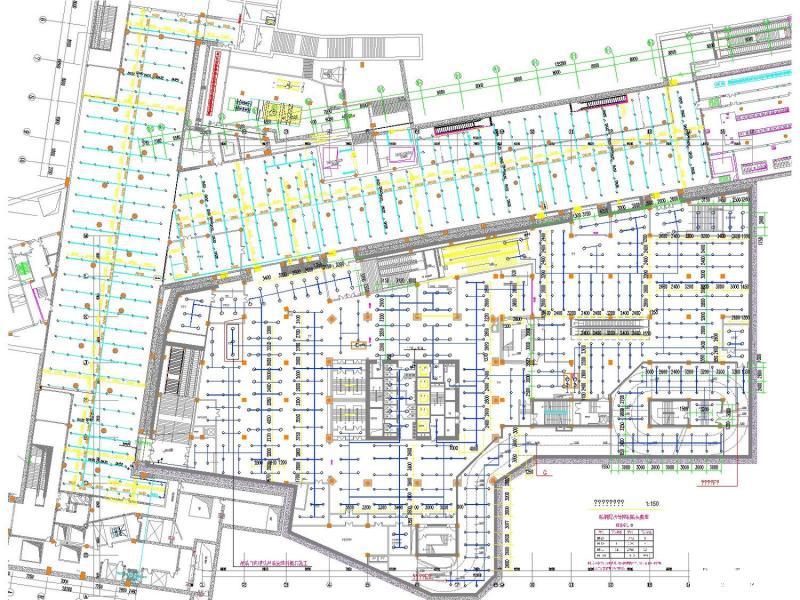

负一层喷淋平面图

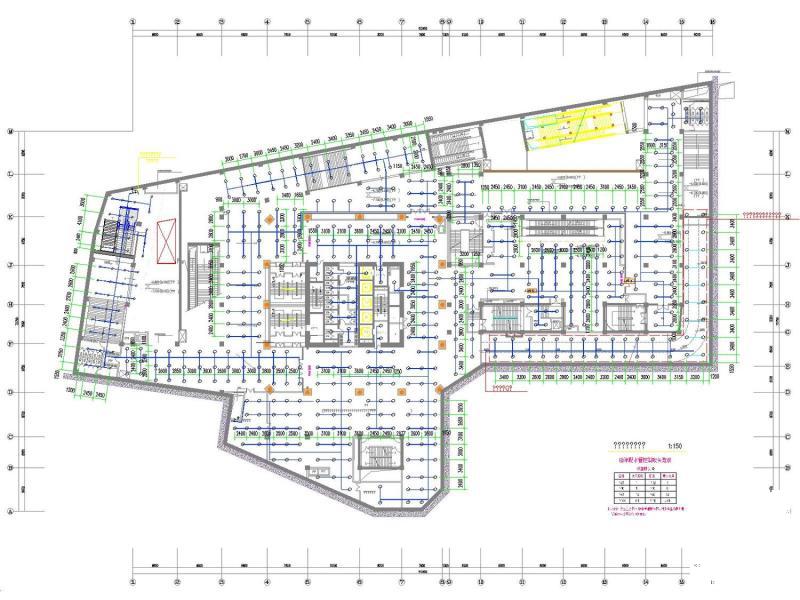

负二层喷淋平面图

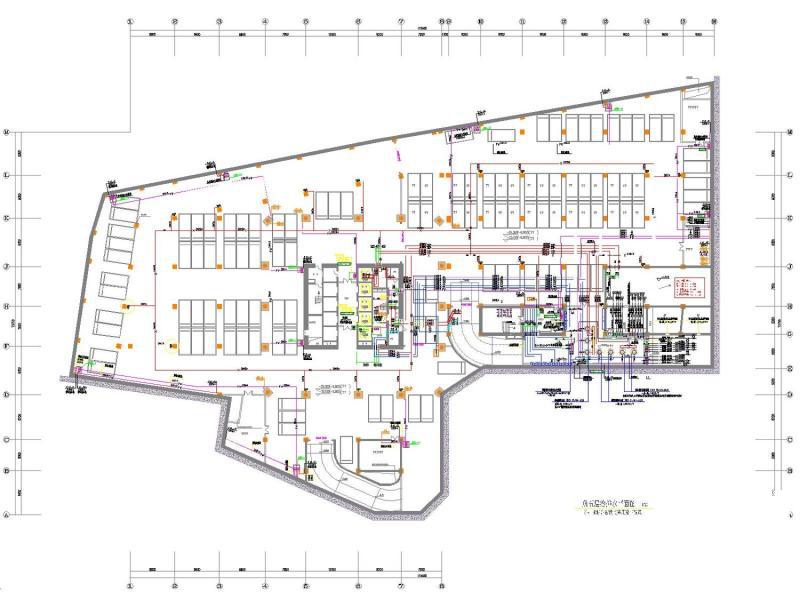

负五层给排水平面图

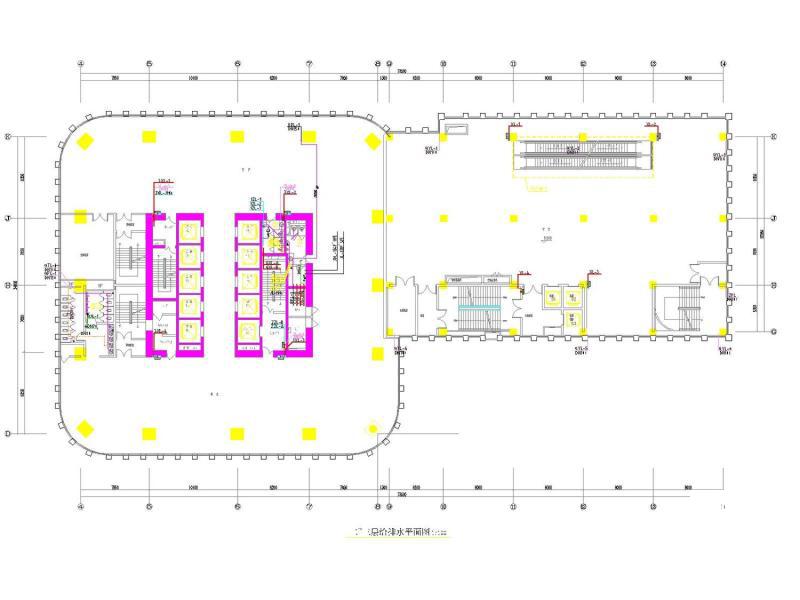

二~三层给排水平面图

二十七层避难层泵房管线布置图

地下室消火栓系统原理图

消火栓系统原理图

十二层避难层泵房管线布置图
