一类超高层住宅楼给排水CAD施工图纸（30层）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：30层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：43张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,机房排水
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：水泵站,气压水罐
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：四区以上
- 排水体制：雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：集水坑,设备房布置
- 项目所在地：安徽
附件详情
- 设计说明
- 资料目录
- 给排水施工图设计说明
- 地下一层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层～二十八层给排水平面图
- 二十九层给排水平面图
- 三十层给排水平面图
- 电梯机房层给排水平面图
- 屋顶给排水平面图
- 地下一层自喷平面图
- 户型给排水大样图
- 给水管道系统图
- 消火栓管道系统图
- 排水管道系统图
- 冷凝水、阳台水管道系统图
- 雨水管道系统图
附件详情
项目概要：该项目位于安徽，有16#18#20#三栋住宅建筑构成，30层，为一类普通住宅。
设计范围为：室内给排水 消火栓系统 自动喷淋系统 灭火器系统 屋面雨水排放系统
设计范围：建筑物内生活给水系统，热水系统；排水系统；建筑物内消火栓给水系统；自动喷水灭火系统；建筑物内灭火器配置。
，共计张图43纸

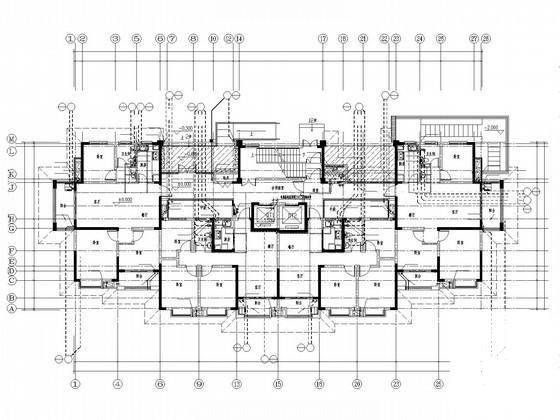

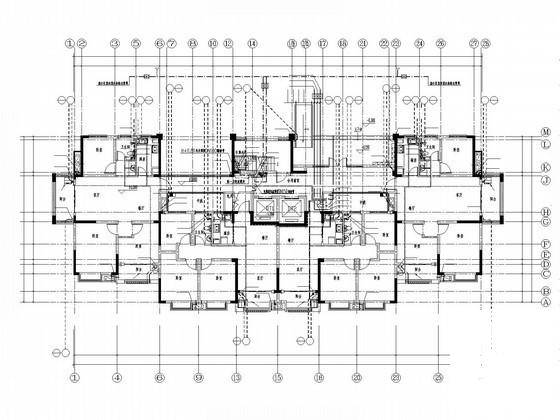

18#一层给排水平面图

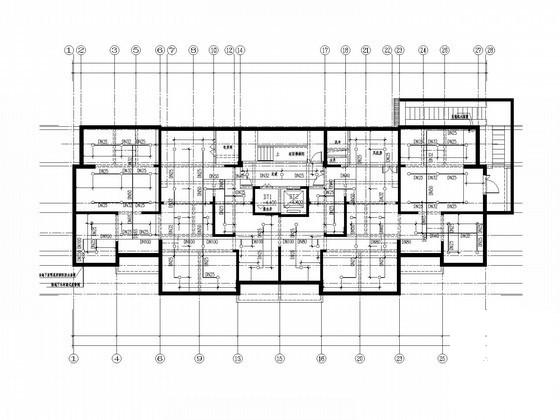

地下一层自喷平面图

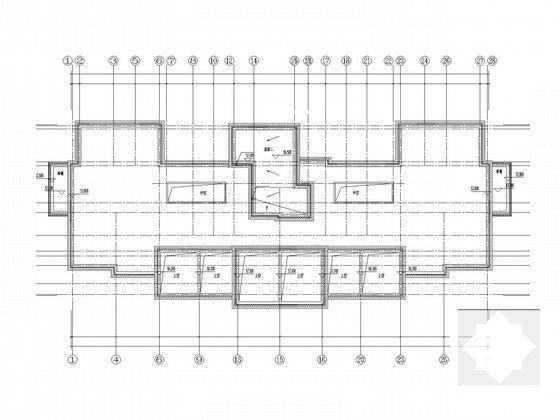

18#屋顶给排水平面图

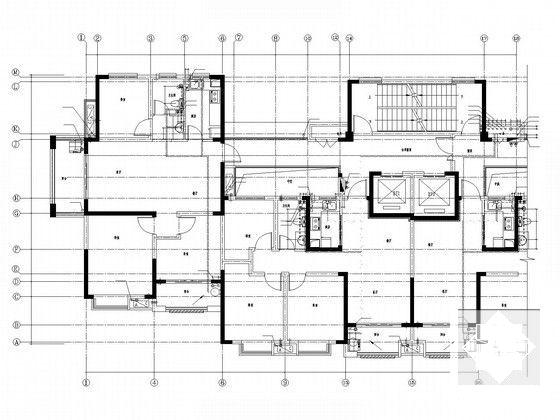

户型给排水大样图
冷凝水及雨水管道系统图
排水管道系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.87 MB
- 收藏次数：0
-
文件名称：
附件-995860850699968565985.rar
