医院后勤楼给排水施工图纸（一类高层）
附件详情

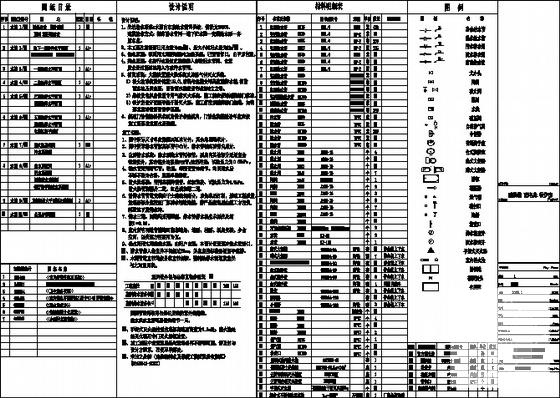

- 水施1/10.资料目录 设计说明
- 图例 材料明细表

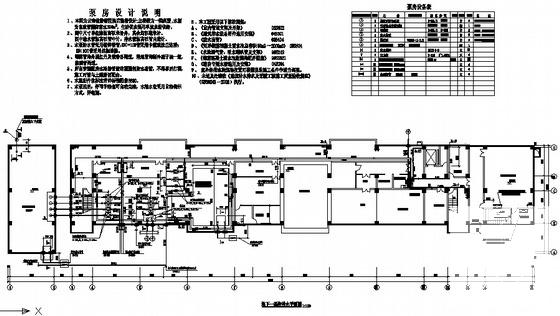

- 水施2/10.地下一层给排水平面图
- 泵房设计说明 泵房设备表
- 水施3/10.一层给排水平面图
- 水施4/10.二层给排水平面图
- 水施5/10.三顶给排水平面图
- 四层给排水平面图
- 水施6/10.五顶给排水平面图
- 屋顶给排水平面图
- 电梯机房平面图
- 水施7/10.消火栓系统图

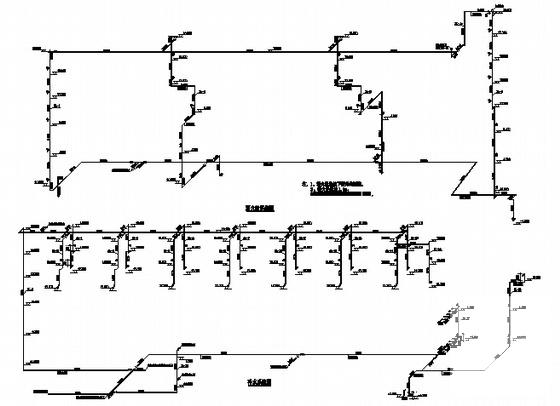

- 冷水系统图
- 水施8/10.热水系统图
- 污水系统图
- 厨房废水系统图
- 餐厅洗手池废水系统图

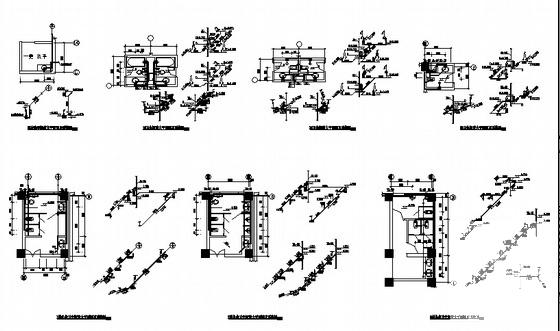

- 水施9/10.卫生间放大平面图及系统图
- 水施10/10.水泵房剖面图
附件详情
1、本图为云南省肿瘤医院后勤楼设计；主楼为一类高层，水源为市政管网。消防蓄水390立方米，生活供水采用单独水箱供给。
设计详细说明：
1、生活给水系统：水源由市政给水管网供给，管径为DN100。建筑给水方式：城市给水管网－地下贮水池－变频给水泵－各用水点。
2、该项目住宿最高日用水量为48立方米/d、最大小时用水量为12立方米/h。
这份参考资料包括资料目录、设计说明、各分层给排水平面图、消火栓、冷热水、污废水系统图及泵房电梯机房图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高层给排水图纸 - 1 -
高层给排水图纸 - 2 -
高层给排水图纸 - 3 -
高层给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-995859695580855585887.rar
