集体宿舍一类高层给排水施工图纸

附件详情

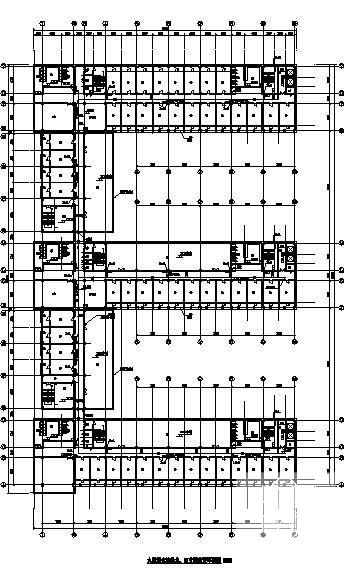

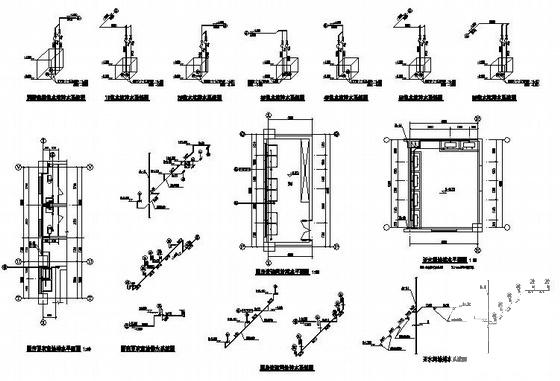

江苏某集体宿舍，地下一层设置换热间、消防泵房、生活泵房等。一层浴室、厨房、餐厅、商店、培训等。二层以上为集体宿舍，设置集中空调系统，共九层，局部十层（电梯机房），地下室耐火等级一级、地上二级，框架结构，建筑面积45000平方。室内设置给水、污水、消火栓给水、喷淋给水、热水、灭火器系统。热水采用蒸汽换热，地下室设置两台导流型容积式换热器。屋顶设置消防水箱、增压稳压设备。
