一类高层办公楼建筑给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:北京

附件详情

  • 给排水平面图
  • 自动喷淋平面图
  • 自动喷淋系统展开图
  • 卫生间给排水大样图
  • 污、废水系统展开图
  • 雨水系统展开图
  • 消火栓系统展开图
  • 给水系统展开图
  • 立体车位喷头安装示意图
  • 人防防护单元给水系统展开图
  • 可调式减压稳压阀组详图
  • 集水坑排水系统展开图

附件详情

该项目地下室共二层,为设备用房、车库及甲类六级二等人员掩蔽所。上部1-28层均为普通办公楼。
设计内容:给水系统、排水系统、 消防系统 (室内消火栓系统、室外消火栓系统、自动喷水灭火系统、水喷雾灭火系统、S型热气溶胶预制灭火系统)、人防系统。给水分为2个区,由市政给水管网直接供给。排水采用污费分流和雨污分流制。室内消火栓用水量40L/s,室外消火栓用水量30L/s,火灾持续时间为2小时。
共35张图纸。

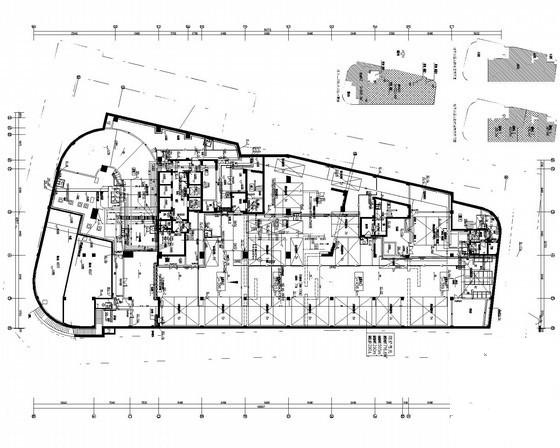

地下二层给排水平面图

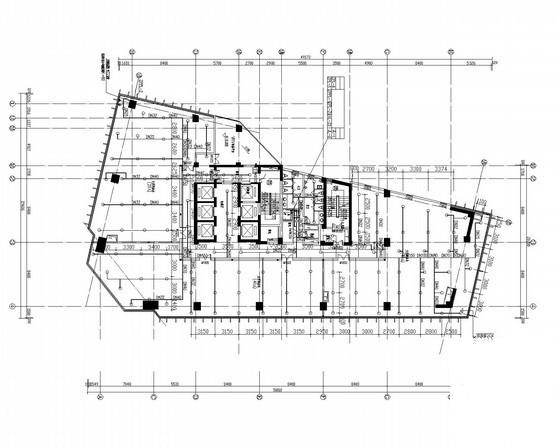

十七—二十二层自动喷淋平面图

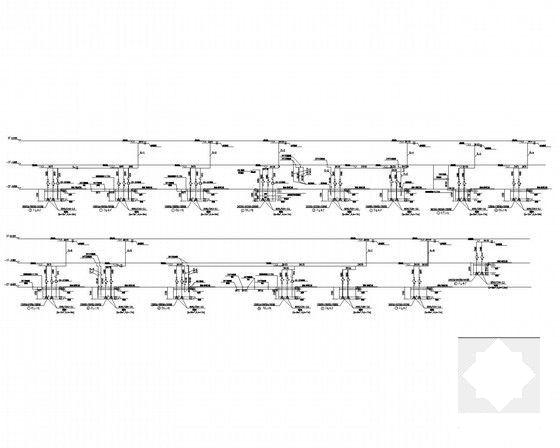

自动喷淋系统展开图(一)

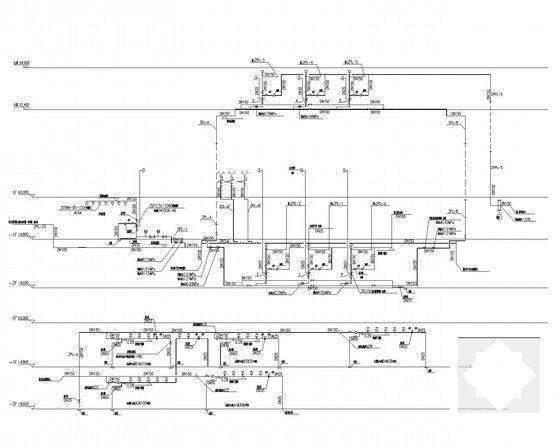

集水坑排水系统展开图

系统图

水池、泵房

剖面.
