27层一类综合建筑给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:3.7万平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 参考图纸:34张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:消防炮
  • 项目所在地:山东

附件详情

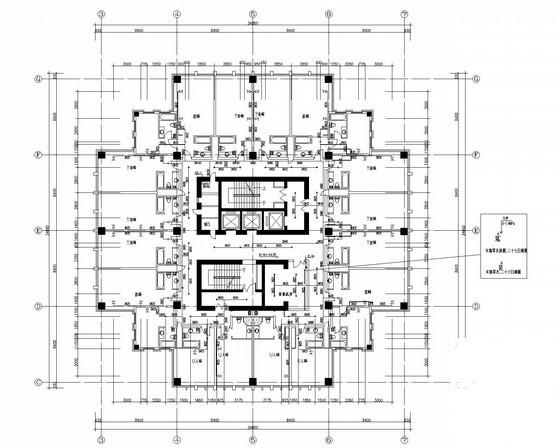

  • 1-27层给排水平面图
  • 给水系统展开图
  • 消防给水系统展开图
  • 排水系统展开图
  • 1-27层自动喷水平面图
  • 地下二层消防泵房给水平面图及系统展开图
  • 地下二层中水处理站中水平面图及系统展开图

附件详情

该资料为山东某27层一类综合建筑给排水图纸。
项目概要:该项目为地下两层车库、地上二十七层办公及酒店的一类综合楼。建筑面积约3.7万平米,建筑高度98.95米。
设计内容:给水系统、冷水系统、热水系统、中水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、自动扫描射水高空水炮灭火系统、灭火器配置等。
,共34张图。

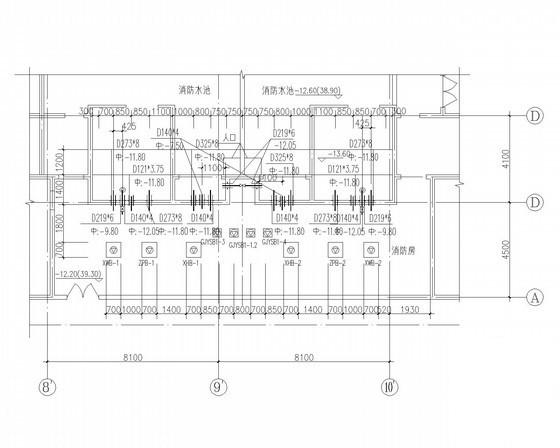

地下二层消防泵房预留套管平面图

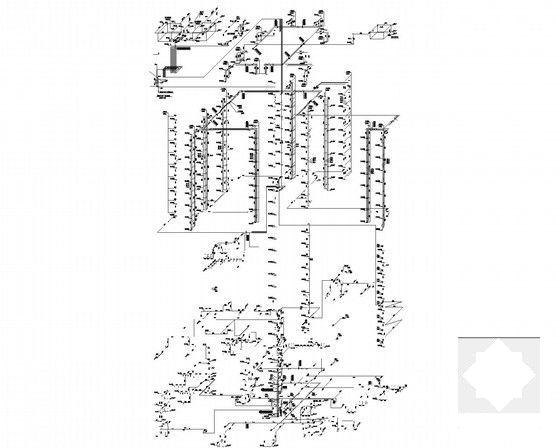

排水系统展开图

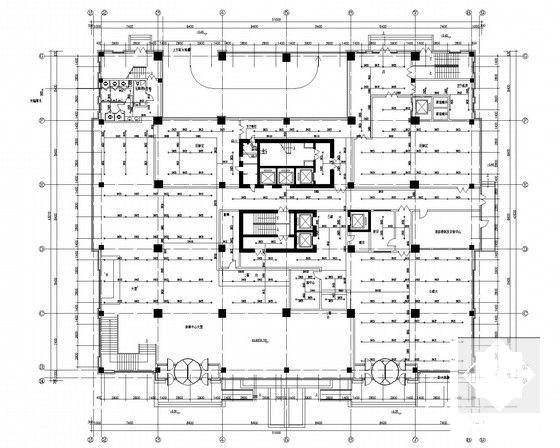

一层自动喷水平面图

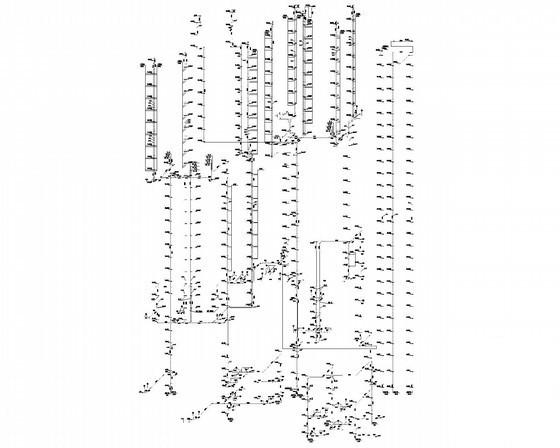

给水系统展开图

地下一层生活给水泵房给水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 27层一类综合建筑给排水CAD图纸 - 1
    第 1 张图
  • 27层一类综合建筑给排水CAD图纸 - 2
    第 2 张图
  • 27层一类综合建筑给排水CAD图纸 - 3
    第 3 张图
  • 27层一类综合建筑给排水CAD图纸 - 4
    第 4 张图
  • 27层一类综合建筑给排水CAD图纸 - 5
    第 5 张图
  • 27层一类综合建筑给排水CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
