住宅小区一类汽车库给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房,集水坑,设备房布置
- 项目所在地：安徽
附件详情
- 说明 图例 主要设备材料表

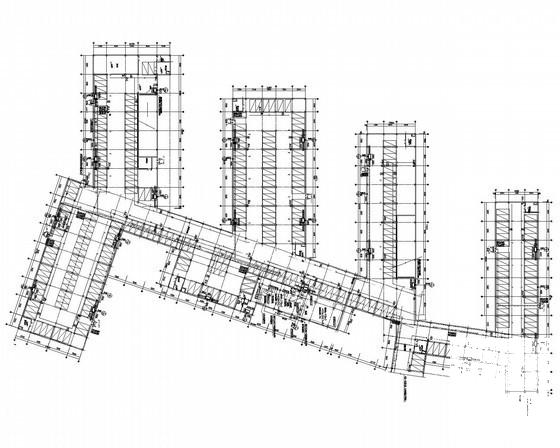

- 消火栓、生活给排水平面图
- 喷淋平面图
- 水泵房设备布置图
- 水泵房管道平面图
- 集水坑大样图、剖面图
- 消火栓系统图
- 喷淋原理图
- 喷淋泵房内系统图
- 消防水池、生活水池剖面图
- 给水系统图
- 水池补水
- 溢流系统图
附件详情
设计概况：
该项目为某住宅小区北区工程地下车库，属一类汽车库。
设计内容：
车库给水系统、废水系统、雨水系统、消火栓系统、自动喷水灭火系统、灭火器设置。
稿件，共8张图纸。

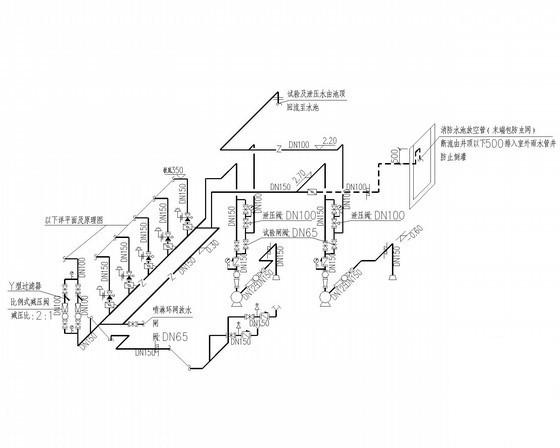

喷淋系统泵房内系统图

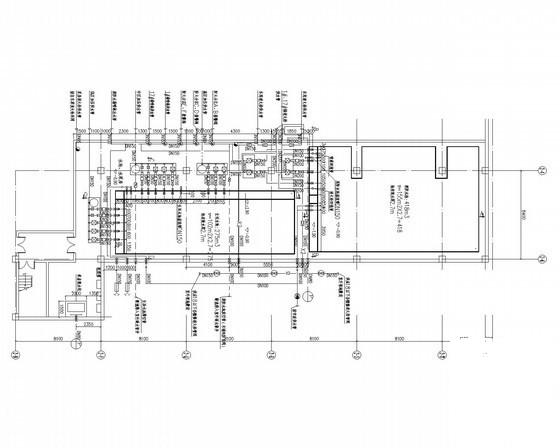

水泵房管道 平面布置图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：1.84 MB
- 收藏次数：0
-
文件名称：
附件-995860708806087857898.rar
