20层一类商住楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:29885.32平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,稳压泵
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱
  • 项目所在地:重庆

附件详情

  • 设计说明
  • 资料目录
  • 室内给排水系统原理图
  • 消防给水系统原理图
  • 地下二层给排水平面图
  • 地下二层喷淋平面图

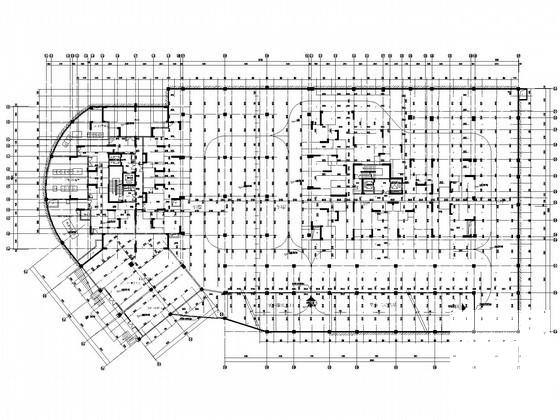

  • 地下一层给排水平面图
  • 地下一层喷淋平面图

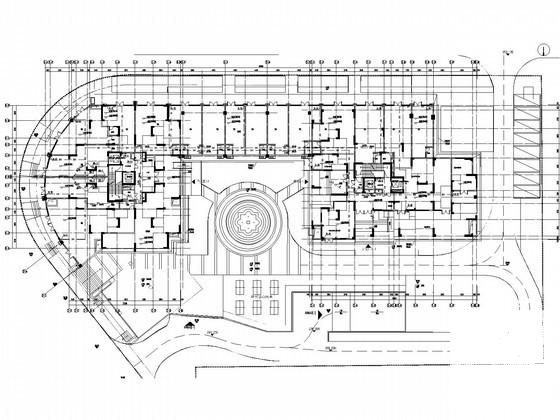

  • 一层给排水平面图
  • 一层喷淋平面图
  • 二层平面图
  • 1#楼三-十九层平面图
  • 1#楼屋顶平面图
  • 2#楼三-二十层平面图
  • 2#楼屋顶平面图
  • 2#楼屋顶水箱大样图
  • 水池泵房管道安装平面图
  • 水池泵房管道安装剖面图
  • 给排水总平面图

附件详情

项目概要:该项目位于重庆,总建筑面积29885.32m2,共1#楼、2#楼两栋塔楼和一层裙楼组成。地下车库共负二层,停车位171辆。3、本栋建筑高度59.3m,性质为一类高层商住楼。塔楼住宅按普通住宅设防,消防用水量按一类高层商住楼计算。
该资料范围是本建筑生活给水系统、污水系统、雨水系统、消火栓系统、自喷系统、气体灭火系统。
,共计18张

地下一层喷淋平面图

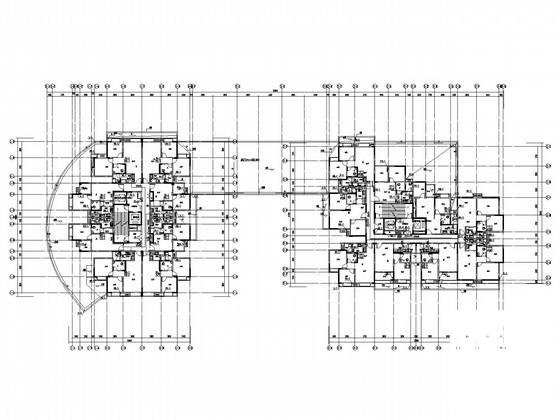

二层平面图

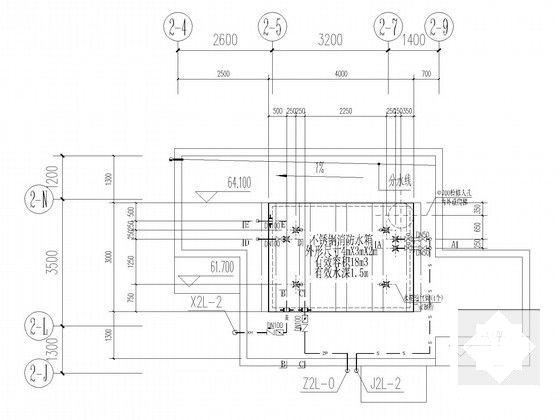

2号楼屋顶水箱大样图

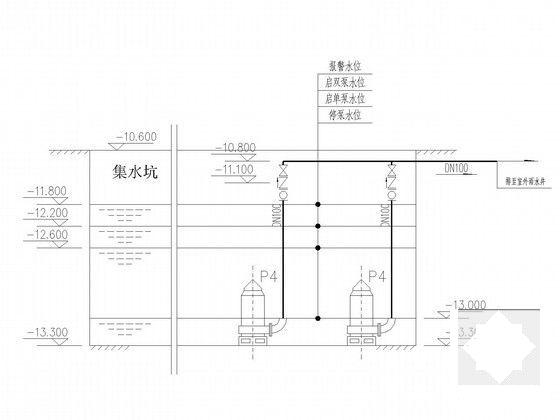

泵房集水坑剖面图

室内消火栓系统原理图

给排水系统原理图
