20层一类商住楼给排水CAD施工大样图
- 设计说明：有
- 建筑类别：住宅,商业
- 建筑高度：高层建筑
- 建筑结构形式：钢筋混凝土结构
- 建筑面积：29885.32平方米
- 地上层数：20层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,稳压泵
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：雨污分流
- 排水技术：重力排水
- 雨水重现期：50年
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱
- 项目地址：重庆
附件详情
- 设计说明
- 资料目录
- 室内给排水系统原理图
- 消防给水系统原理图
- 地下二层给排水平面图
- 地下二层喷淋平面图
- 地下一层给排水平面图
- 地下一层喷淋平面图
- 一层给排水平面图
- 一层喷淋平面图
- 二层平面图
- 1#楼三-十九层平面图
- 1#楼屋顶平面图
- 2#楼三-二十层平面图
- 2#楼屋顶平面图
- 2#楼屋顶水箱大样图
- 水池泵房管道安装平面图
- 水池泵房管道安装剖面图
- 给排水总平面图
附件详情
项目概要：该项目位于重庆，总建筑面积29885.32m2，共1#楼、2#楼两栋塔楼和一层裙楼组成。地下车库共负二层，停车位171辆。3、本栋建筑高度59.3m，性质为一类高层商住楼。塔楼住宅按普通住宅设防，消防用水量按一类高层商住楼计算。
该资料范围是本建筑生活给水系统、污水系统、雨水系统、消火栓系统、自喷系统、气体灭火系统。
编制于2013年，共计18张
地下一层喷淋平面图
二层平面图
2号楼屋顶水箱大样图
泵房集水坑剖面图
室内消火栓系统原理图
给排水系统原理图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

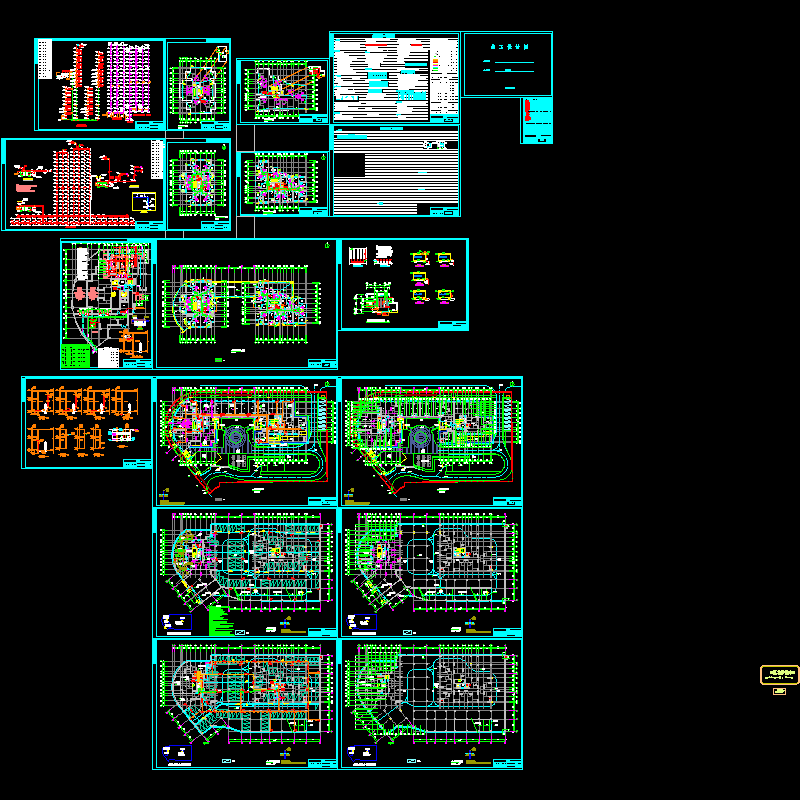

平面图_水施6.7.dwg -

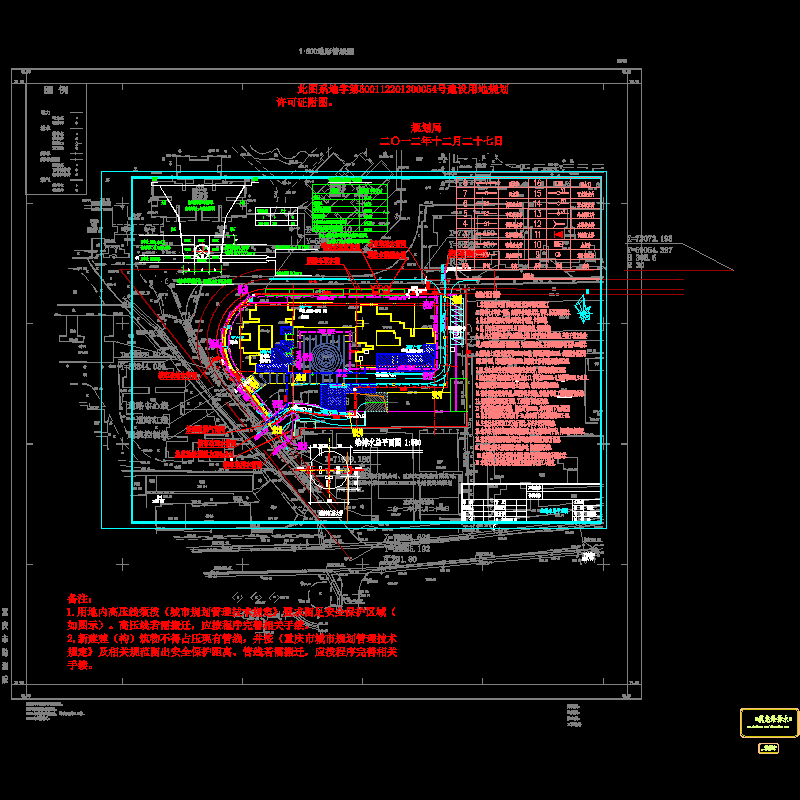

总图_水施6.7.dwg
以上是部分截图，请下载附件后查看完整高清内容
