28层一类商住楼给排水CAD施工图纸.dwg

附件详情 地下一层,平时汽车库,战时人防;地上26层,其中1~3层为商场其余楼层为普通住宅。该项目设计内容包含室内生活给水、排水、雨水、消火栓、自动喷淋系统。三.生活给水系统:1.该项目水源为市政供水,加压部分供水方式为工频泵组加高位水箱管网叠压供水。2.该项目最高日用水量为192.08m|/d;最大小时用水量20.14m|/h。3.给水系统分区:分四个区;a.三层及三层以下为低区,由市政管网直接供水;b.四层至十层为中?区,由屋顶水箱经减压后供水;c.十一层至十七层为中?区,由屋顶水箱经减压后供水;d. 十八层至二十六层的跃层为高区,屋顶水箱直接供水。生活给水泵集中设置在地下室。四.生活排水系统:1.该项目污、废水采用合流制。厨卫污废水重力自流排入室外污水管,经化粪池处理后,排入市政污水管网。2.空调冷凝水及阳台有组织排水经管道收集后,排至散水。3.地下室集水坑排水经提升排入室外雨水管网。五.雨水排水系统:1.屋面雨水采用87型雨水斗。2.屋面雨水经雨水斗和室内雨水管排至室外散水。六.消火栓给水系统:1.该项目室外消火栓用水量为30L/S,室内消火栓用水量为40L/S,每根竖管最小流量为15L/S,每只水枪最小流量为5L/S。火灾延续时间为2小时。2.该项目室内消防给水采用临时高压给水系统,室内消防管网由储水池、水泵、屋顶消防水箱联合供水。储水池(V=381.6m|)、水泵房集中设于地下室内;屋顶设消防水箱,3.室内二十层及二十层以下设减压稳压消火栓,栓口压力为0.3MPa。4.消火栓泵控制:火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮4.消火栓泵控制:火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。

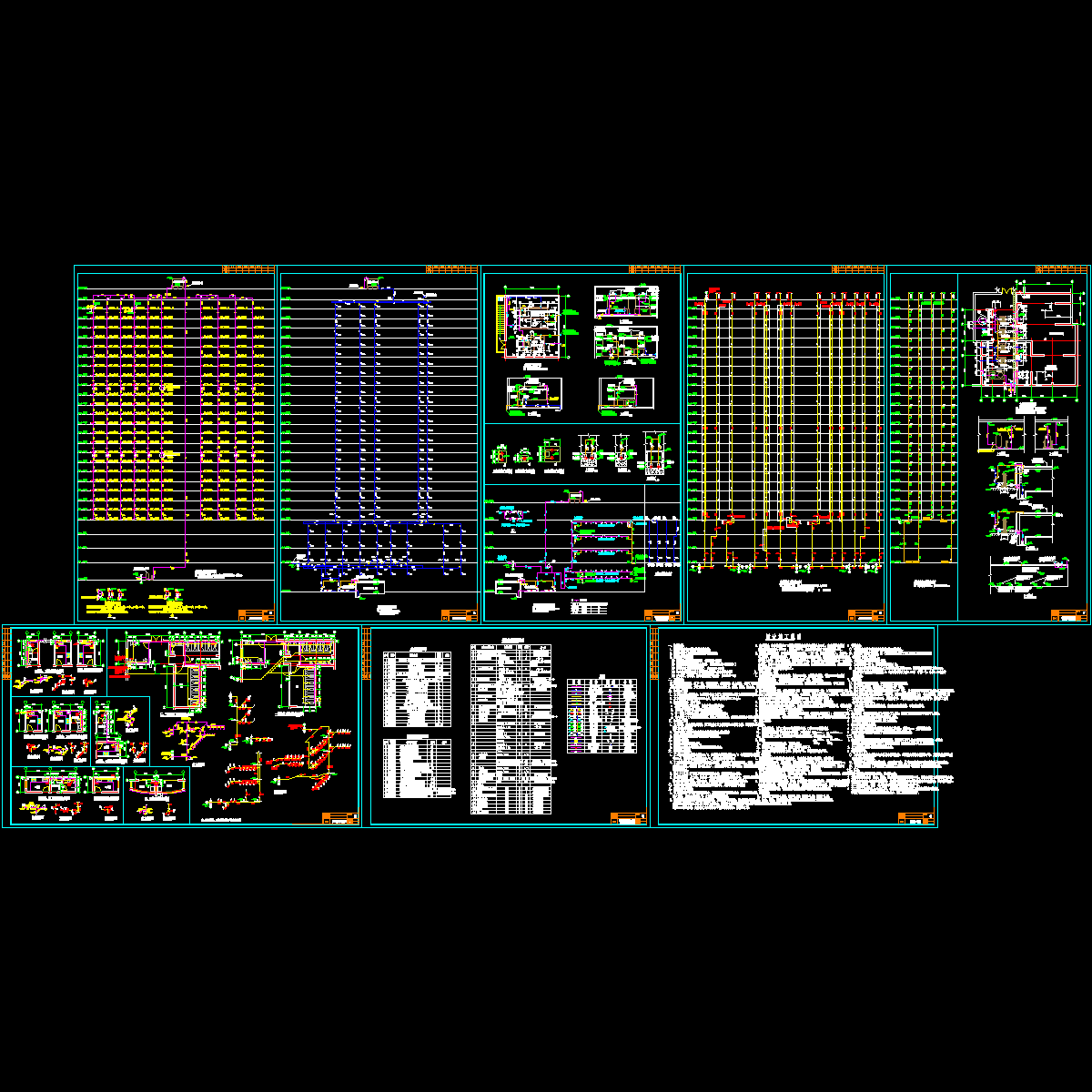

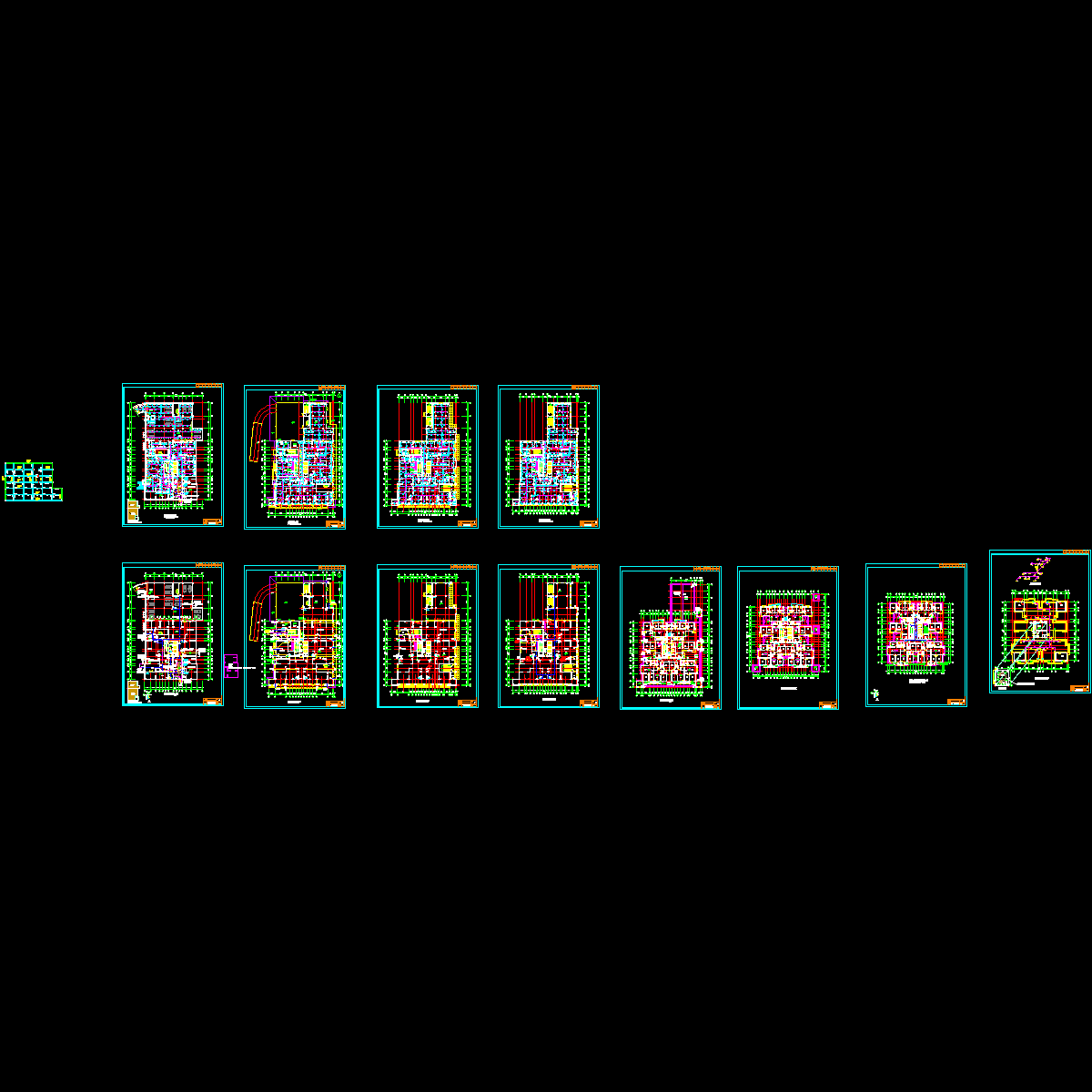

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 某一类商住楼给排水施工图pm.dwg
    某一类商住楼给排水施工图pm.dwg
  • 某一类商住楼给排水施工图xt.dwg
    某一类商住楼给排水施工图xt.dwg
以上是部分截图,请下载附件后查看完整高清内容
