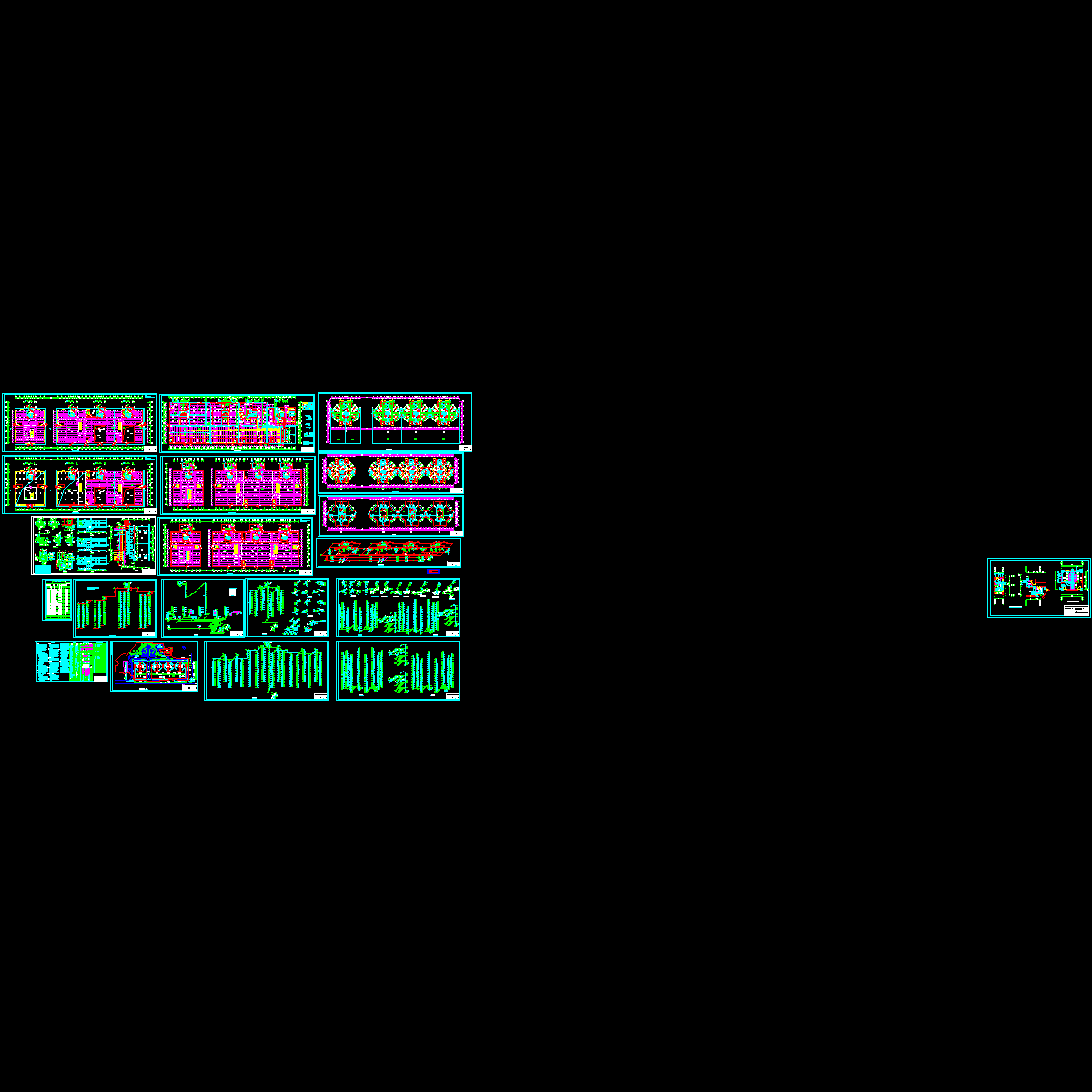

高层商住楼给排水CAD施工图纸..dwg

附件详情 一、室内给水系统 　　 1.地下一层贮水池的有效容积750立方米，其中消防贮备容积612立方米，生活贮备容积138立方米，水位由水位监测仪和进水浮球阀控制，并与水泵连锁。 　　二、消火栓给水系统 　　 1.设计参数： 　　（1）室外消火栓用水量：40L／s（2）室内消火栓用水量：30L／s； 　　2.室内消火栓给水系统： 　　3.火灾初期10分钟的消防用水由B栋顶层的屋顶水箱供水；火灾10分钟后，由地下一层的消火栓给水泵供水；消火栓给水系统设置了4套消防水 泵接合器，以供消防车加压供水4.每个消火栓处均设有消防按钮，可就地启动消防水泵及向消防控制中心四、自动喷水灭火系统。 　　 1.该项目的地下停车场、人防、综合商场等部位均设置自动喷水灭火系统进行保护。 　　系统选型采用湿式系统。五、室内排水系统 　　 该项目采用合流制排水系统，A、B、C、D四栋住宅的卫生间、厨房及公共卫生间的排水由管道收集后在三层汇总，然后经3根管道分别排至室外排水管道。地下一层的泵房、电梯井、排水沟、人防等均设置集水坑收集 零星排水，用潜水排污泵抽升后排入市政下水道。六、室外给排水系统 　　 根据甲方提供的资料，市政供水管道管径为DN300供水压力为0.35MPa。
