32层高层商住楼给排水设计.dwg

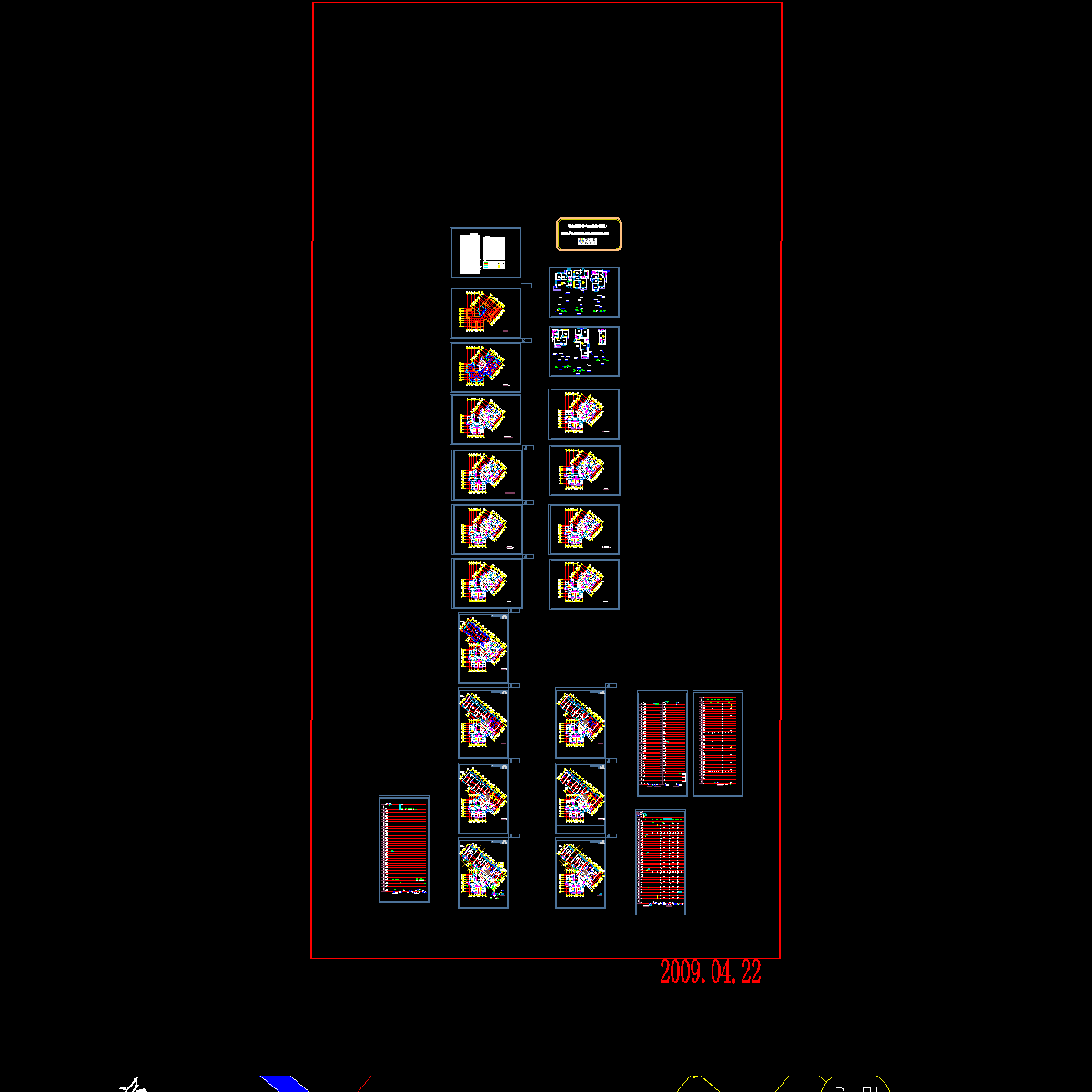

附件详情 高层商住楼给排水设计。包含底商住宅的典型要素，卫生间详图，系统透视图等。 　　设计说明：某小区为6栋地上32层地下一层建筑群，总高度不超过100m。 　　一、生活给水系统： 　　一到五层由室外市政给水管网直接供水。六到三十二层由生活加压设备供水。生活加压设备设在地下室泵房内。六到十二层为加压一区，十三到十九层为加压二区，二十到二十六层为加压三区，二十七到三十二层为加压四区。 　　二、生活排水系统： 　　该项目污、废水采用分流制，污水经化粪池处理排入小园内污水管道。 　　雨水排水系统：该项目雨水为有组织外排水，雨水排至散水坡。 　　消防系统：该项目为高层建筑，室内消火栓流量为40L/s,室外消火栓流量为30L/s该项目基地内室内消火栓给水设计为一个系统，消防水箱设在3#楼屋顶，消防水泵，消防水池，消防稳压设备设在地下室泵房内，地下水池为500立方。室内消火栓分两个区，地下室到十五层为低区，十六到三十二层位高区。 　　喷淋系统：喷淋系统设置场所火灾危险等级为中危险I级，喷水强度为6L/min.m，作用面积为160m2喷淋系统分三个区：地下室为低区，一至十六层为中区，十七至三十二层为高区.......
