高层商住楼给排水CAD施工图纸（2栋楼）
- 附件设计说明：有
- 建筑类别：住宅, 商业
- 建筑高度类型：高层建筑
- 建筑地上层数：33层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：48张
- 设计年代：近代
- 地下室用途：人防
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水, 变频供水, 分区供水, 无负压供水
- 供水分区：三区
- 排水体制：污废合流, 雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱
- 项目所在地：陕西
附件详情
- 设计说明及图例
- 地下一层~二层自喷平面
- 地下一层~三十三层给排水平面
- 一层~三十三层住宅给水支管平面
- 低区消火栓管道透视
- 高区消火栓及自喷管道透视
- 给水管道透视
- 排水管道透视
- 人防给排水管道透视
- 凝结水及雨水管道透视
附件详情
本稿件为高层商住楼给排水施工图纸（含2栋楼），工程为一座商住楼，沿街一、二层为商铺，住宅部分为三十三层，地下室设有人防工程。设计范围：给水系统、排水系统、热水系统、
消防系统
。
，共48张图纸。

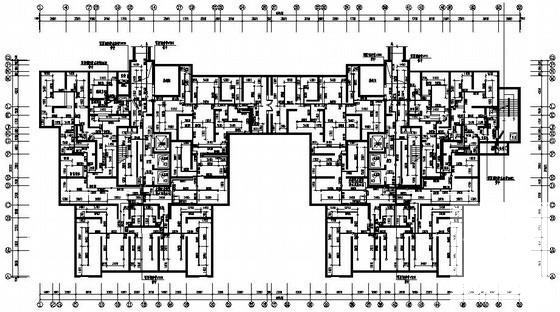

一层自喷平面

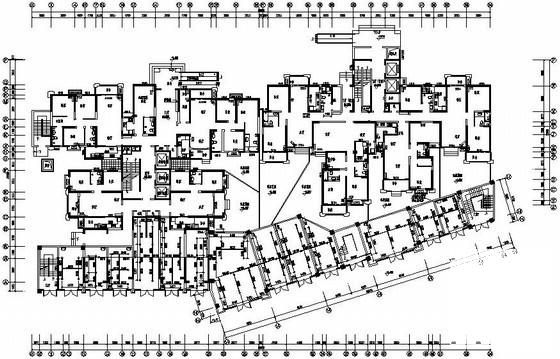

地下一层自喷平面

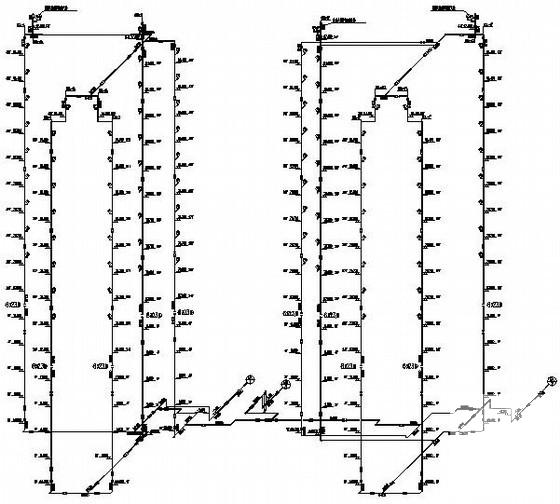

高区消火栓管道透视
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：5.02 MB
- 收藏次数：0
-
文件名称：
附件-995860786968578709577.rar
