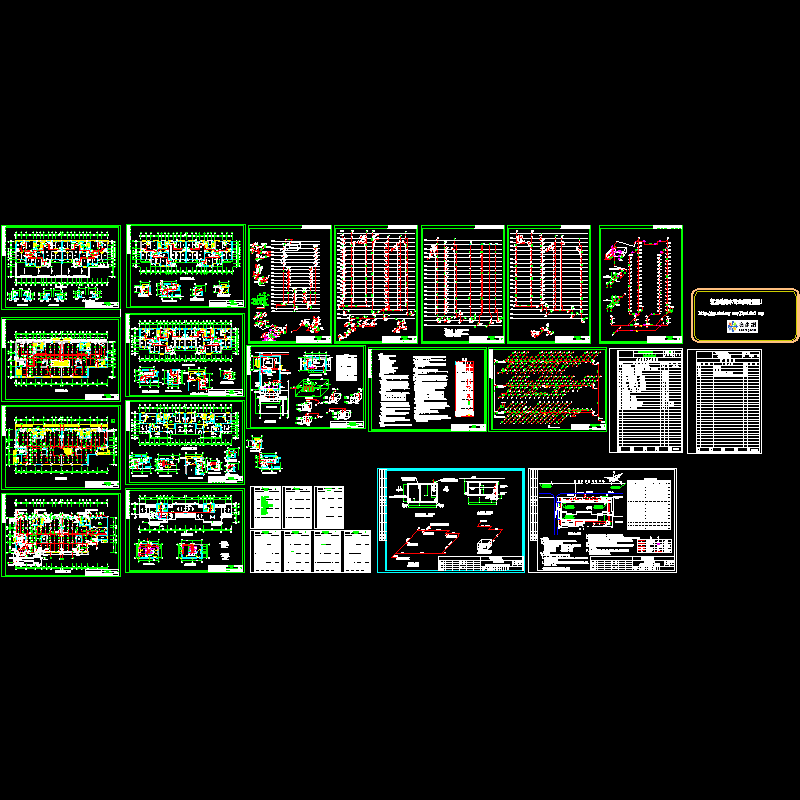

部队高层商住楼给排水CAD施工图纸及外网

附件详情

1、用水量：本楼住宅最高日用水量为Q =76.8M/d，最大小时用水量为Q =7.36M/h
2、该项目水源取自市政给水管网， 根据《住宅设计规范》给水系统竖向分为三个区，一至六层为低区，由室外市政给水管网直接供水，七至十二层为中区，由变频调速泵组供水管经减压后供水，十三至十八层为高区，由变频调速泵组直接供水。每户装设IC卡式水表一个。
3、水泵房设有18M生活水箱一座，变频供水设备自水箱吸水供给住宅生活用水，为防止水箱二
（三）、 设计
1、根据《高层建筑防火设计规范》和《自动喷水灭火系统设计规范》，该建筑消防用水量如下：
2、地下室至六层采用减压稳压消火栓，住宅部分消火栓箱均采用落地式单栓带自救式消防卷盘组合型消火栓箱，栓口DN65,l=25米长衬胶水龙带一条，自救式消防卷盘一套及消防按钮一个，手提式干粉灭火器两具。屋顶设试验消火栓，室外设三套地下式水泵结合器与室内消火
（四）、排水系统设计
1、生活污、废水与雨水分流，生活污、废水经化粪池处理后排入市政污废水管网。
2、消防电梯井底及地下室均设有集水坑，在集水坑内设潜水排污泵提升后排入小区排水管网，集水坑上设盖板，潜污泵设自动启闭控制装置。
