高层商住楼给水、排水、雨水及消防施工图纸设计

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 项目所在地:内蒙古

附件详情

一、项目概要:

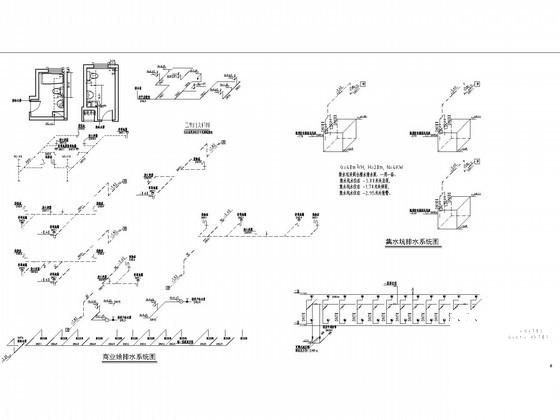

该项目是高层商住楼给排水设计,建筑共15层,1、2层为商业用,3层及以上为住宅。图纸内容包含设计施工说明,主要设备材料表及图例,给水平面图、排水平面图、给排水系统图、 消防系统 图等

二、给水系统:
1.生活给水:生活给水竖向分为两个区,6层以下为低区,由市政管道直接供水;7层~15层为高区,由小区生活水泵房内变频加压供水装置供水。

三、排水系统:
1.该项目采用污废水合流排水体系,生活污水经化粪池后排入市政污水管。
2.屋面雨水外排。
3.集水坑内废水由排水潜污泵提升后排至室外雨水管道。

四、消防系统:
1.本建筑按二类高层建筑裙房进行消防设计,室外消火栓由不同方向市政路上的市政给水管道上,引入在小区内形成环状管网供给室外消火栓。
2.首层商业消火栓采用带消防软管卷盘的单栓消火栓。

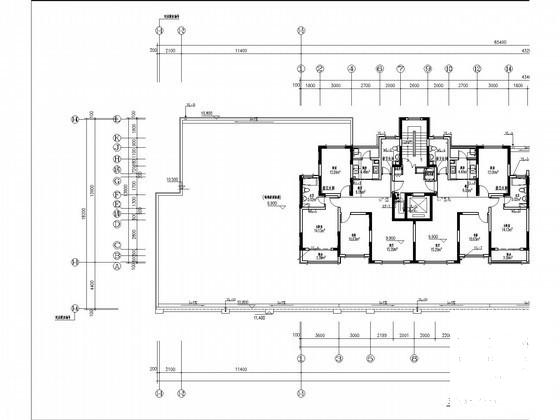

三层给排水 消防平面图

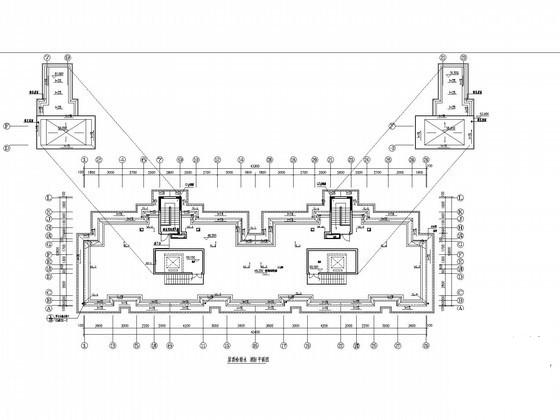

屋顶给排水 消防平面图

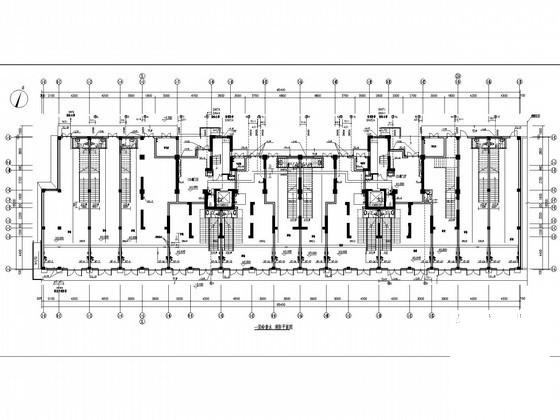

一层给排水消防平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层商住楼图纸 - 1
    高层商住楼图纸 - 1
  • 高层商住楼图纸 - 2
    高层商住楼图纸 - 2
  • 高层商住楼图纸 - 3
    高层商住楼图纸 - 3
  • 高层商住楼图纸 - 4
    高层商住楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
