路市政给水雨水CAD施工图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 管道方式:暗沟

附件详情

深圳某路市政给水雨水图纸
给水管道设计说明
1.A路给水引自西一大道市政给水管,与整个西区给水形成环状给水网。
2.设计尺寸单位:高程、距离以米计,管径以毫米计;高程为黄海高程系。
3.管材及接口:给水管采用承插式铸铁管,橡胶柔性接口,钢制管件制作
有关部分,给水铸铁管用钢制承插口的制作参照北京市政设计院“给水设计通用图集(TG41)” 有关部分。给水管道预留支管及穿越机动车道的部分均采用钢管。干管在预留支管节点前后1米及阀门井及消火栓节点前后1米改为钢管,钢管与钢管之间采用 焊接接口。
4.管道基础:
在管基土质情况较好,且地下水位低于管底地段,采用素土基础,将天然地基整平,管道敷设 在未经扰动的原土上。
管道在岩石地段采用砂垫层基础,垫层厚度200mm,垫层宽度D 200mm。
管道在回填土地段时,管基的密实度要求达到路基密实度的95%,再垫砂200mm厚。 在地基结构突变处,管道应留设柔性接口,管基在软地基地段时应根据具体情况现场处理。
雨水管道设计说明
1、设计尺寸单位:高程、距离以米计,管径以毫米计。
2、该资料依据道路施工图及参考《西区道路工程专项规划》、《西区排水工程专项规划》而进行分水邻设计和进行水力计算。
3、暴雨强度按深圳暴雨强度公式计算,重现期1年,地面集水时间15分钟,径流系数0.7。
4、管材及接口:雨水管采用重型承插式钢筋混凝土管,管径小于600采用平口式钢筋混凝土管。
承插管采用水泥砂浆接口(详见S222-30-9),平口管采用水泥砂浆抹带接口(详见S222-30-12)。
5、管道基础:管道基础采用90度砼带型基础施工(详S222--30--6),当管基处于回填地段时应按 S222--30--2中说明第十一条进行处理。如遇不良地基,应根据具体情况现场解决。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

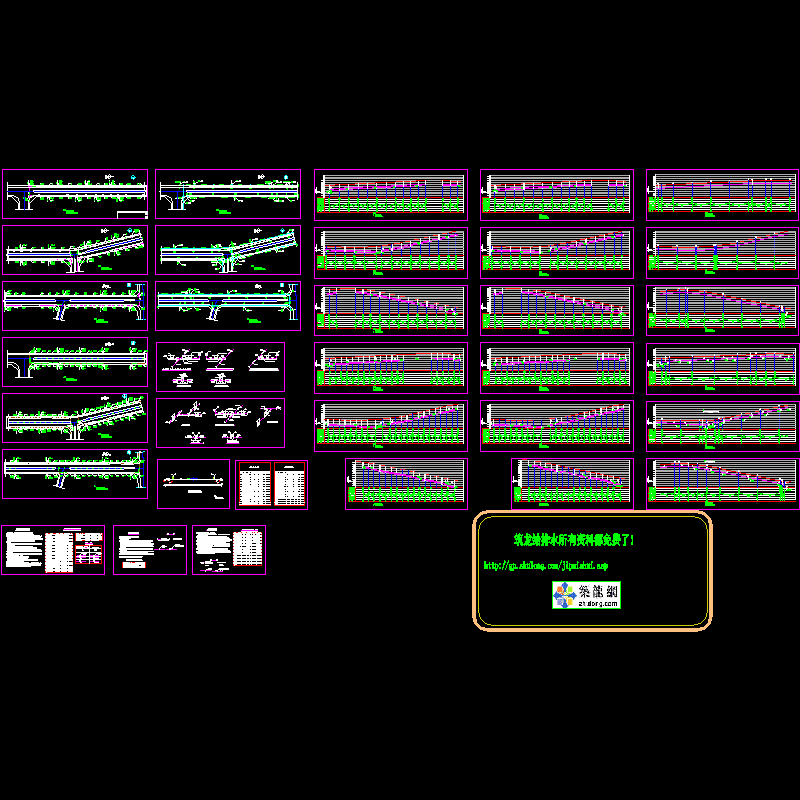

  • 路市政给水雨水CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
