城市政路给排水CAD施工大样图
- 设计说明：有
- 功能：交通道路
- 设计内容：废水排水系统,雨水排水系统
- 设计阶段：施工图设计
- 参考图纸：20张以上
附件详情
- 水 施 SH--01 管线综合横断面图
- 水 施 SH--02 给水管说明、图例及材料表
- 水 施 SH--03 给水平面设计图（一）
- 水 施 SH--04 给水平面设计图（二）
- 水 施 SH--05 给水平面设计图（三）
- 水 施 SH--06 给水管节点大样（一）
- 水 施 SH--07 给水管节点大样（二）
- 水 施 SH--08 东侧给水纵断面设计图（一）
- 水 施 SH--09 东侧给水纵断面设计图（二）
- 水 施 SH--10 东侧给水纵断面设计图（三）
- 水 施 SH--11 西侧给水纵断面设计图（一）
- 水 施 SH--12 西侧给水纵断面设计图（二）
- 水 施 SH--13 西侧给水纵断面设计图（三）
- 水 施 SH--14 雨水管说明、图例及材料表
- 水 施 SH--15 雨水平面设计图（一）
- 水 施 SH--16 雨水平面设计图（二）
- 水 施 SH--17 雨水平面设计图（三）
- 水 施 SH--18 东侧雨水纵断面设计图（一）
- 水 施 SH--19 东侧雨水纵断面设计图（二）
- 水 施 SH--20 东侧雨水纵断面设计图（三）
- 水 施 SH--21 西侧雨水纵断面设计图（一）
- 水 施 SH--22 西侧雨水纵断面设计图（二）
- 水 施 SH--23 西侧雨水纵断面设计图（三）
- 水 施 SH--24 污水管说明、图例及材料表
- 水 施 SH--25 污水平面设计图（一）
- 水 施 SH--26 污水平面设计图（二）
- 水 施 SH--27 污水平面设计图（三）
- 水 施 SH--28 东侧污水纵断面设计图（一）
- 水 施 SH--29 东侧污水纵断面设计图（二）
- 水 施 SH--30 东侧污水纵断面设计图（三）
- 水 施 SH--31 西侧污水纵断面设计图（一）
- 水 施 SH--32 西侧污水纵断面设计图（二）
- 水 施 SH--33 西侧污水纵断面设计图（三）
附件详情
这份参考资料为某市政路给排水图纸，该资料包含给水、雨水、污水三部分系统，每部分均有设计说明及平面图、纵断面图、设备材料表等，给水管节点有大样图。
1.A路给水引自西一大道市政给水管，与整个西区给水形成环状给水网。
管材及接口：给水管采用承插式铸铁管，橡胶柔性接口，钢制管件制作参照国家标准图S311的有关部分，给水铸铁管用钢制承插口的制作参照北京市政设计院“给水设计通用图集(TG41)” 有关部分。给水管道预留支管及穿越机动车道的部分均采用钢管。干管在预留支管节点前后1米及阀门井及消火栓节点前后1米改为钢管，钢管与钢管之间采用 焊接接口。
污水管采用平口式钢筋混凝土管，且结构强度必须符合管顶覆土深度的要求。污 水管接口为钢丝网水泥砂浆抹带接口(详S222--30--10)。污水管要求分段进行闭水试验。
雨水管采用重型承插式钢筋混凝土管，管径小于600采用平口式钢筋混凝土管。承插管采用水泥砂浆接口（详见S222-30-9），平口管采用水泥砂浆抹带接口（详见S222-30-12）。
2
3
4
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

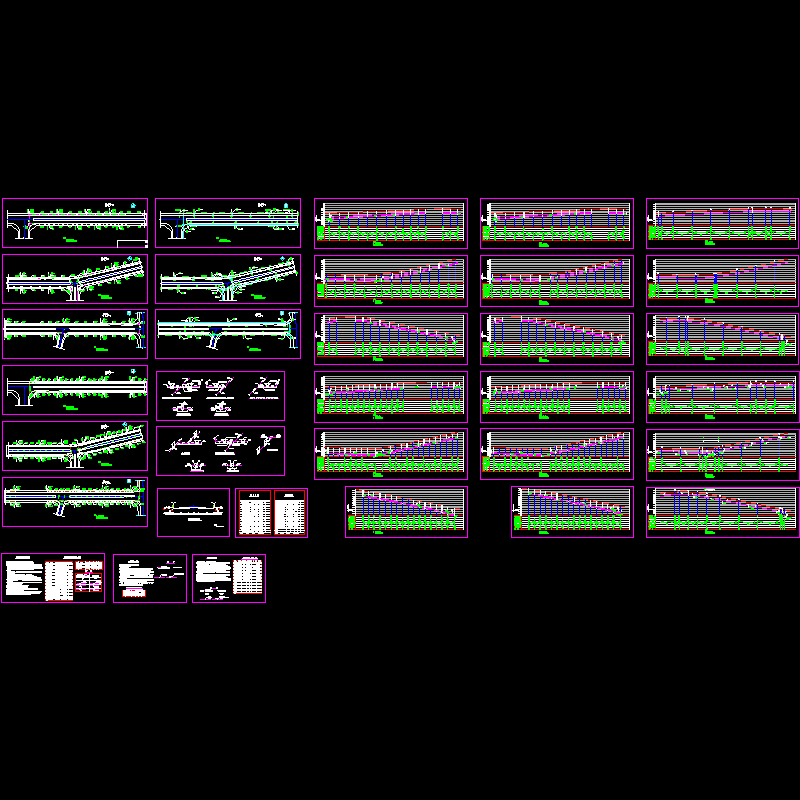

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
