5层大型娱乐城宾馆给排水CAD施工图纸
- 设计说明：有
- 建筑类别：宾馆,酒店
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水,高位水箱供水,无负压供水
- 排水体制：污废合流
- 排水技术：重力排水
- 大样节点：卫生间
- 项目地址：江苏
附件详情
- 建筑给排水设计说明
- 给水系统图
- 排水系统图
- 一层给排水
- 二层给排水平面布置图
- 三层给排水平面布置图
- 四层给排水平面布置图
- 五层给排水平面布置图
- 给排水系统图
附件详情
该项目位于江苏，该项目为大型娱乐城宾馆，共五层。建筑耐火等级为二级。该项目设计室内标高为±0.000，室外地坪标高为－0.300m。该项目设计内容包括：给水系统、排水系统。
编制于2012年，共14张图。
一层给排水平面布置图
卫生间给排水大样
给水系统图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

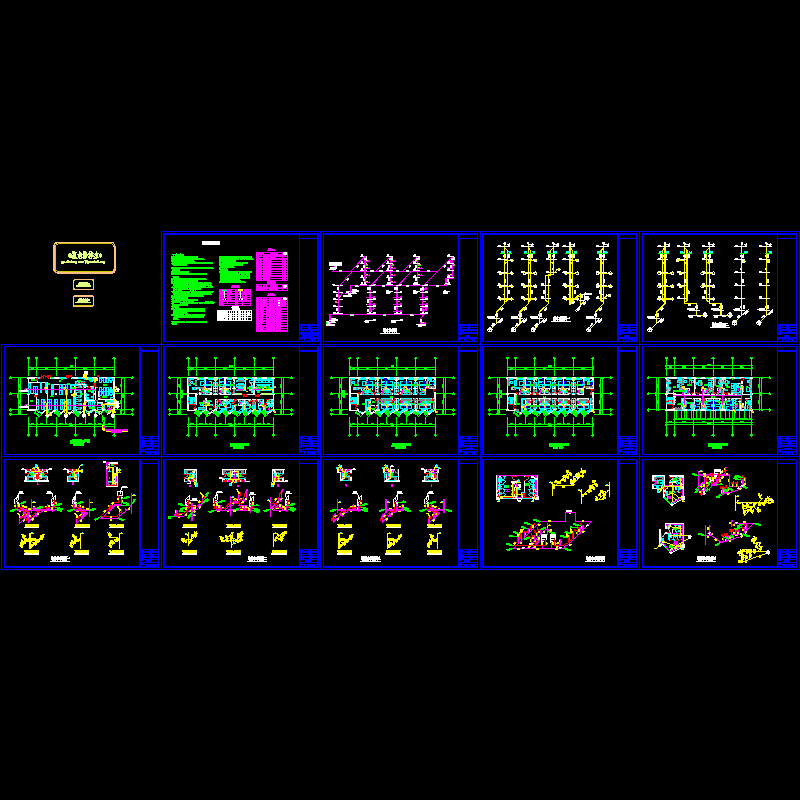

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.74 MB
- 收藏次数：0
-
文件名称：
附件-995860957699675777759.rar
