16层大型五星级宾馆给排水全套CAD施工图纸
- 设计说明：有
- 建筑类别：宾馆
- 建筑高度：高层建筑
- 地上层数：16层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：47张
- 设计年代：近代
- 地下室用途：人防
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统, 循环冷却水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统, 灭火器配置系统
- 供水设备：高位水箱
- 供水方式：市政供水, 分区供水, 高位水箱供水
- 供水分区：两区
- 排水技术：重力排水
- 大样节点：卫生间
- 项目地址：陕西
附件详情
- 水泵基础图
- 设备定位图
- 水箱开孔图
- 坡屋面平面
- 给排水平面
- 卫生间放大详图给排水节点图
- 消防平面
- 高区给水管道透视图
- 给排水平面图
- 低区客房给水管道
- 人防给水管道
- 人防冲洗给水管道透视图
- 高区热水管道透视图
- 低区客房热水管道透视图
- 低区裙房热水管道透视图
- 给水管道透视图
- 排水管道透视图
- 消火栓管道透视图
附件详情
该项目某大型五星级宾馆水电暖通施工工程。该楼地上16层，地下2层。
设计内容:主楼消防平面设计、主楼给排水平面设计、主楼雨水设计、主楼热水系统设计、裙房给排水平面设计、裙房雨水系统设计、人防系统设计。
编制于2010年，图纸共47张。
十六层平面图
高区给水管道透视图
卫生间放大详图给排水节点图（二）

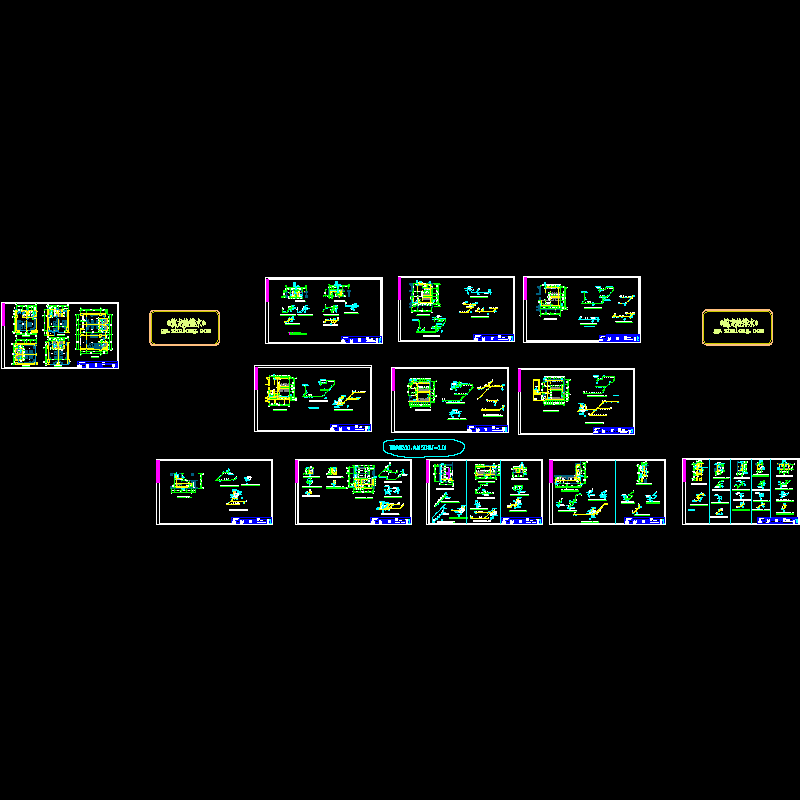

以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
18号楼水施_t3.dwg -
wc.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.38 MB
- 收藏次数：0
-
文件名称：
附件-995865900777775858.rar
