11层大型宾馆消防给排水CAD图纸
- 建筑类别：宾馆酒店
- 建筑地上层数：11层
- 建筑地下层数：1层
- 出图日期：2010
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水,热水,消火栓,自动喷水
附件详情
1、本建筑为高层宾馆，共十一层，为一类建筑。2、该项目为单体设计，建筑室外给排水工程，由总体设计统一考虑。3、该项目设计内容包括：生活冷热水、污水系统，雨水及空调冷凝水系统，消火栓给水系统、喷淋给水系统及建筑灭火器配置等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

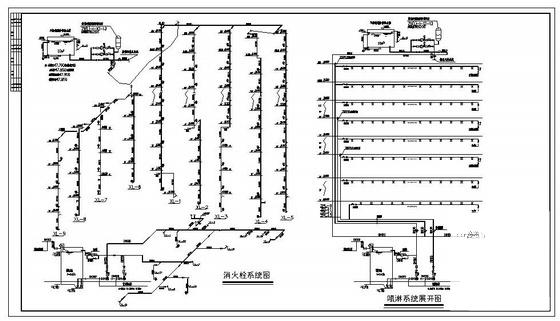

第 1 张图 -

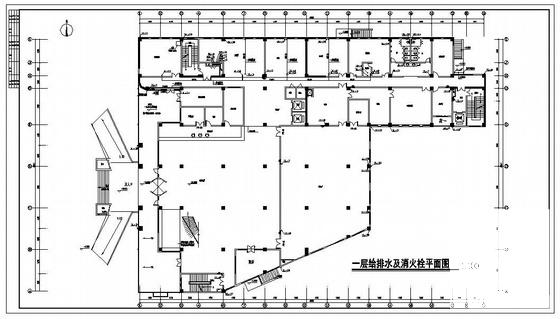

第 2 张图 -

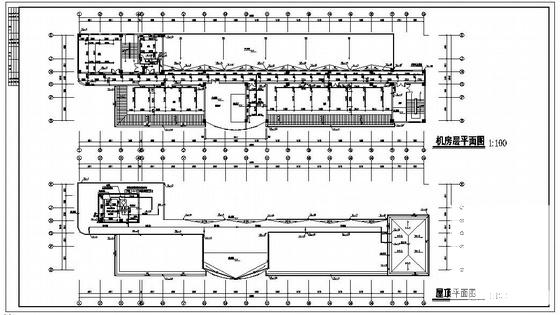

第 3 张图 -

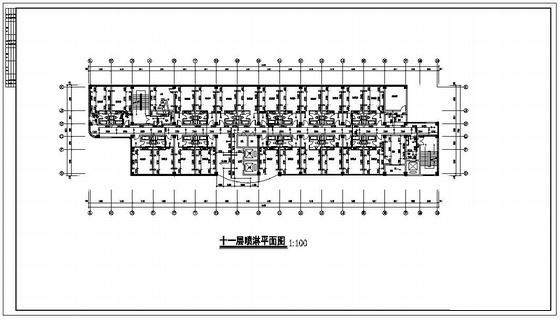

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-10
- 评论次数：0
- 浏览次数：0
- 文件大小：3.47 MB
- 收藏次数：0
-
文件名称：
附件-995860887758790958667.rar
