4层大型游乐园给排水CAD施工图纸(消防设计说明)

资料简介
赚取积分

附件设计说明：有
建筑类别：娱乐
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室内(L/S)：15
大样节点：卫生间,消毒间
项目所在地：辽宁

附件详情

给水.排水.消防设计说明
一层给排水平面图
二、三层给排水平面图
四层给排水平面图
雨水排水系统图
机房排水系统图
卫生间排水系统图
洗消间给水系统图
卫生间给水系统图
一层自动喷洒平面图
二层自动喷洒平面图
三、四层自动喷洒平面图
自动喷洒干管系统图
一层给排水、消防平面图
二、四层给排水、消防平面图
三层给排水、消防平面图
一层消防平面图
二层消防平面图
三层消防平面图
四层消防平面图
消防系统图
穿一层地面平面图

附件详情

该项目位于辽宁，为游乐有限公司游乐园B、C区。地上共四层，包括商业区和餐饮区及休闲长廊。设计范围为给排水，消防设计。生活给水由园内接入。雨水内排，由柱边排出室外。管道采用镀锌钢管，卡箍连接。雨水斗采用型。室内设消火栓给水系统.消防水箱及消防水池.泵站由园区内统一考虑。本楼自动喷洒系统按防火分区分为两个区.共设湿式报警阀五组。报警阀分别设在一层空调机房内。
，共25张图。

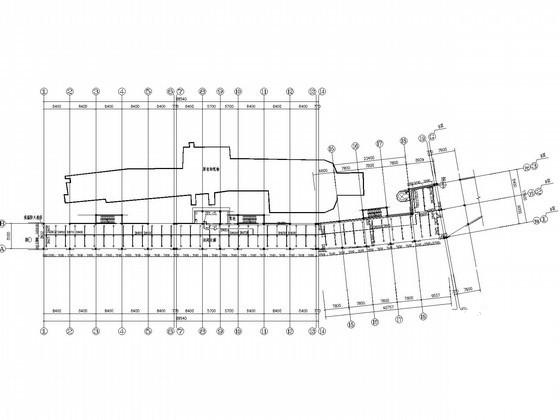

穿一层地面平面图

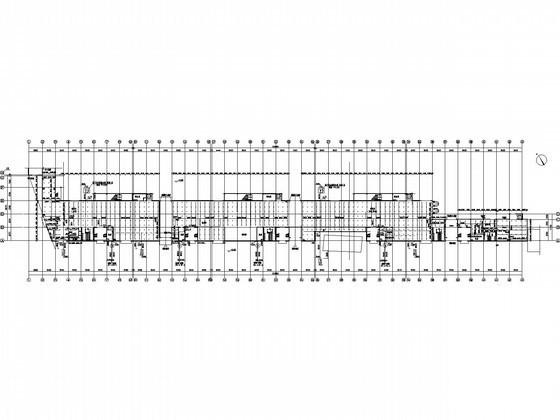

二层自动喷洒平面图

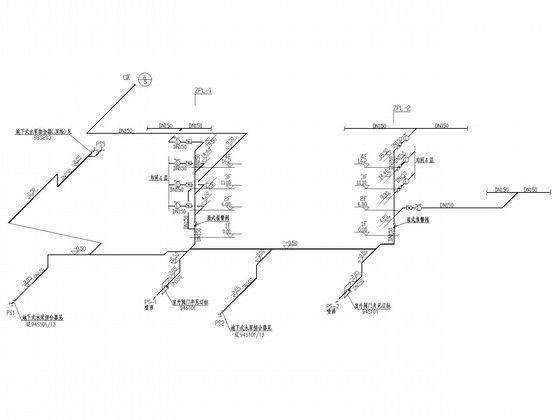

自动喷洒干管系统图

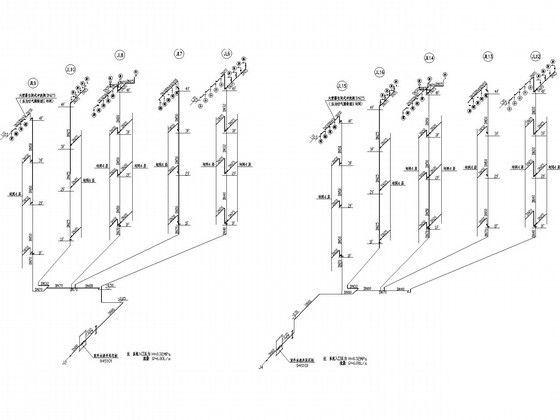

A型卫生间给水系统图

一层A型卫生间给排水大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
